一、简介:

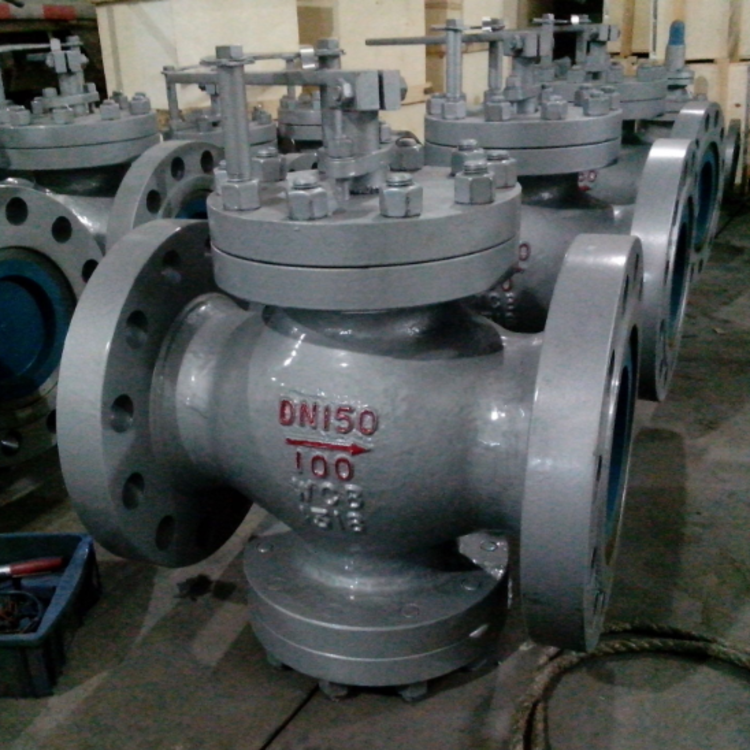

T40H型给水回转式调节阀由阀体、阀座、阀瓣、阀杆、阀盖等零件组成。调节阀,回转式调节阀,回转式调节阀。适用于中、低压锅炉给水管道和高压加热器疏水管上,适用的介质为≤200℃的水跟蒸汽。是通过转动圆筒形阀瓣使其与阀座形成的窗口面积改变,从而实现调节流量的目的。回转式调节阀的回转启闭角度为 60°,由调节阀上方的开度指示板来指示。可配用电动执行装置,实行远程自动化操作。
二、产品特点:
回转式调节阀由阀体、阀座、阀瓣、阀杆、阀盖等零件组成。它安装在油、水等管路上,通过转动圆筒形阀瓣来改变阀瓣与阀座所形成的窗口面积的大小,从而实现调节流量的目的。调节阀的启闭角度为60。,由安装在调节阀上方的开度指示板来指示。介质温度:0~170℃。广泛应用于给水管路中作调节流量使用。也可在油品管路中使用。
三、工作原理:
常见的控制回路包括三个主要部分,第一部分是敏感元件,它通常是一个变送器。它是一个能够用来测量被调工艺参数的装置,这类参数如压力、液位或温度。变送器的输出被送到调节仪表——调节器,它确定并测量给定值或期望值与工艺参数的实际值之间的偏差,一个接一个地把校正信号送出给最终控制元件——调节阀。阀门改变了流体的流量,使工艺参数达到了期望值。在气动调节系统中,调节器输出的气动信号可以直接驱动弹簧一薄膜式执行机构或者活塞式执行机构,使阀门动作。在这种情况下,确定阀位所需的能量是由压缩空气提供的,压缩空气应当在室外的设备中加以干燥,以防止冻结,并应净化和过滤。
四、零部件材料:
部件 型号 |
阀体 |
阀座 |
阀瓣 |
拔杆 |
阀杆 |
紧固件 |
填料 |
T40H-40 |
优质碳素钢 |
铬不锈钢 |
铬不锈钢 |
铬不锈钢 |
铬不锈钢 |
优质钢 |
柔性石墨 |
T40H-100 |
五、技术参数:
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
T40H-40 |
40 |
4.0 |
≤200 |
水、蒸汽 |
T40H-100 |
100 |
10.0 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
