一、简介:

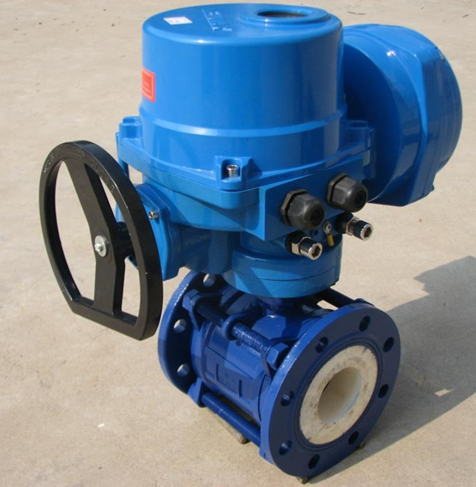

Q941TC电动耐磨陶瓷球阀行业普遍使用的阀门为金属阀门,金属阀门的使用已有上百年的历史,虽然金属阀门经过结构及材料的改进,但受金属材料属性的限制,不能适应越来越高磨损、强腐蚀等恶劣工况的需求,主要体现在使用寿命短,泄露严重大大影响了系统运行的稳定性。传统的金属阀门急需从材料、设计及制造工艺等方面的彻底革新。将陶瓷材料应用于工业阀门是一项大胆和有益的创新。陶瓷材料变形量很小,比金属具有高得多的结合强度,一般情况下组成陶瓷材料的晶体离子半径小,而且离子电价高,配位数大,这些性质决定了陶瓷材料的抗拉强度、抗压强度、弹性模量、硬度等都非常高。然而陶瓷本身的“脆”及难加工限制了它的应用范围,近十几年来,由于马氏体相变增韧技术、复合材科技术及纳米陶瓷概念的发展及进步,已使陶瓷的“脆性”得到了大大改进,其韧性和强度得到了极大的提高,应用范围不断扩展。
二、特点:
所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高.使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。用于高硬度的颗粒介质,或有软颗粒但又有腐蚀的介质中,本阀门具有无可比拟的绝对优势,也是目前合适此类介质的阀门。
三、应用:
主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域,尤其是面对高磨损、强腐蚀、高温、高压等恶劣工况,陶瓷阀更显示出它卓越的性能。陶瓷阀门能满足高磨损、强腐蚀的使用环境,尤其突出的特点是超长的使用寿命,陶瓷阀门的性能价格比远远优于其它同类金属阀门。随着科学技术的不断发展和进步,陶瓷材料从配方、成型、加工及装配工艺等各方面的技术更加趋于成熟和完备,陶瓷阀门以其优异的性能越来得到阀门行业人士的认同。利用制造陶瓷阀门的成功经验还可以推广应用于更广泛的工程领域。
四、零部件材料:
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
阀体 |
WCB |
7 |
阀杆 |
2Cr13 |
2 |
中阀体 |
WCB |
8 |
填料 |
石墨 |
3 |
法兰座 |
结构陶瓷 |
9 |
填料压盖 |
WCB |
4 |
阀座 |
结构陶瓷 |
10 |
支架 |
Q235 |
5 |
球体 |
结构陶瓷 |
11 |
电动装置 |
成品件 |
6 |
中套 |
结构陶瓷 |
12 |
|
|
五、结构图:
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
