一、简介:

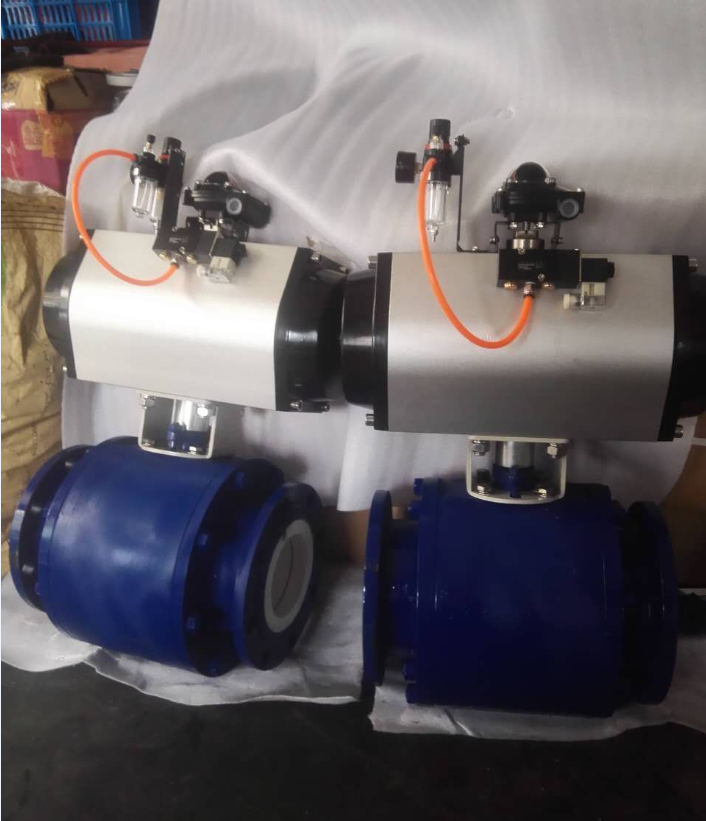

Q641TC气动陶瓷球阀广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥 浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低,运行经济性高和寿命长(是钛阀的2~4倍)的优点。其驱动方 式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境,硬密封阀尤其适用于带颗 粒、纤维状介质环境。
二、原理:
所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高仅次于金刚石。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用99%氧化铝陶瓷的自滑润性,可取得很好的密封性能。彻底改变了金属硬密封球阀易泄露、扭矩大。
三、性能规范:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
四、零部件材料:
阀体 |
阀杆 |
球体 |
阀座 |
填料 |
适用介质 |
适用温度 |
WCB |
2Cr13 |
复合陶瓷 |
复合陶瓷 |
PTFE |
煤粉、煤渣、粉状颗粒等腐蚀性介质 |
≤200℃ |
CF8(304) |
0Cr18Ni9(304) |
|||||
CF8M(316) |
0Cr17Ni12Mo2(316) |
|||||
CF3M(316L) |
00Cr17Ni14Mo2(316L) |
五、主要外形及连接尺寸:
公称压力PN(MPa) |
公称通径DN(mm) |
尺寸(mm) |
||||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
f6 |
Z-Фd |
W |
ФW |
H |
H1 |
||
1.6 |
15 |
130 |
95 |
65 |
45 |
- |
14 |
2 |
- |
4-14 |
140 |
- |
85 |
- |
20 |
140 |
105 |
75 |
55 |
- |
14 |
2 |
- |
4-14 |
140 |
- |
90 |
- |
|
25 |
150 |
115 |
85 |
65 |
- |
14 |
2 |
- |
4-14 |
150 |
- |
99 |
- |
|
32 |
165 |
135 |
100 |
78 |
- |
16 |
2 |
- |
4-18 |
180 |
- |
105 |
- |
|
40 |
180 |
145 |
110 |
85 |
- |
16 |
3 |
- |
4-18 |
200 |
- |
126 |
- |
|
50 |
200 |
160 |
125 |
100 |
- |
16 |
3 |
- |
4-18 |
250 |
- |
140 |
- |
|
65 |
220 |
180 |
145 |
120 |
- |
18 |
3 |
- |
4-18 |
300 |
- |
165 |
- |
|
80 |
250 |
195 |
160 |
135 |
- |
20 |
3 |
- |
8-18 |
350 |
- |
178 |
- |
|
100 |
280 |
215 |
180 |
155 |
- |
20 |
3 |
- |
8-18 |
500 |
305 |
230 |
380 |
|
125 |
320 |
245 |
210 |
185 |
- |
22 |
3 |
- |
8-18 |
800 |
305 |
280 |
405 |
|
150 |
360 |
280 |
240 |
210 |
- |
24 |
3 |
- |
8-23 |
800 |
305 |
310 |
460 |
|
200 |
400 |
335 |
295 |
265 |
- |
26 |
3 |
- |
12-23 |
1000 |
305 |
350 |
550 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
