一、简介：

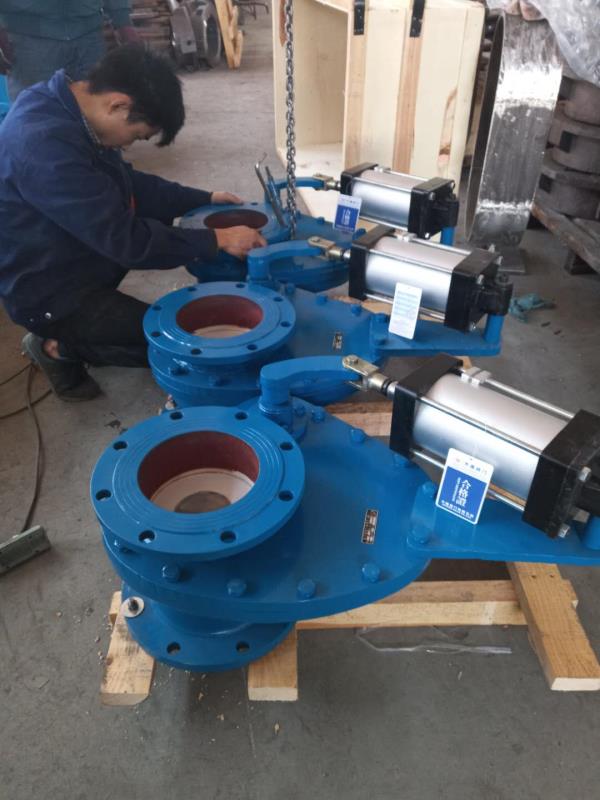

BZ644TC陶瓷摆动式进料阀,,采用结构陶瓷作密封副（闸板及阀座均为高强度耐磨增韧结构陶瓷材料），硬度高，耐冲刷，耐磨损。大阀腔设计和旋转式闸板密封结构保证启闭过程中阀板有自研磨功能，启闭灵活，并有研磨自洁功能,阀门关闭时单向密封,适用于干灰、粉煤、渣浆、颗粒物料等介质的输送。关闭后任何方向全部密封。阀体中间体采用WCB铸钢件及无缝钢管焊接。密封面采用硬密封件。本阀门料口全流通无阻挡物，有吹堵装置，耐磨性能，密封性能好，启动复合小，卡灰及结灰现象少。采用高档增韧结构陶瓷密封，机械强度高耐磨性能好 使用寿命长。结构紧凑可任意角度安装。
二、特点：
1、阀体采用铸钢材料，闸板、阀座密封面采用高性能的工程结构陶瓷，耐磨损，寿命长；
2、特殊结构设计的阀体，彻底避免了积灰和卡涩，保证流道的畅通；耐磨陶瓷旋转进料阀密封严密，满足了仓泵进料阀的使用工况，免去了反复的维修量和长期的浪费，大大增加了系统运行的安全性和可靠性。
3、闸板和阀杆的独特结构设计使得闸板启闭过程中自旋转，这样就实现了闸板同阀座的自吻合密封和闸板的均匀磨损，在高磨损工况下可实现持久的密封性能；
4、阀杆采用小角度旋转的动作方式，避免了常规进料阀气缸杆往复运动而导致气缸杆划伤的问题。保证良好的上密封；
5、气缸置于阀体外部，不于阀门内件直接连接。便于维修和更换；
三、应用范围：
主体材质：碳钢（WCB）、不锈钢（CF8、CF8M、CF3、CF3M）等
公称通径：DN50-DN600(2"-24")
公称压力：PN6-PN25
适用温度：-29~+425℃
操作方式：气动(常用)
适用介质：煤灰、矿渣、铁砂、氧化铝粉、煤粉等
四、制造标准：
|
设计与制造 |
GB/T12225 |
|
|
链接端尺寸 |
结构长度 |
厂商标准 |
|
|
法兰尺寸 |
JB/T79.1 |
|
检验与试验 |
GB/T9092 |
|
|
材料 |
碳钢 |
GB/T12229 |
|
|
不锈钢 |
GB/T122230 |
五、零件材料：
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
中阀体 |
WCB |
6 |
阀瓣支架 |
WCB |
|
2 |
阀体 |
WCB |
7 |
摆杆 |
WCB |
|
3 |
阀板 |
45#+陶瓷 |
8 |
气动装置 |
|
|
4 |
阀座 |
陶瓷 |
9 |
双头螺柱 |
35CrMoVA |
|
5 |
轴 |
45# |
10 |
螺母 |
25 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
