一、简介：

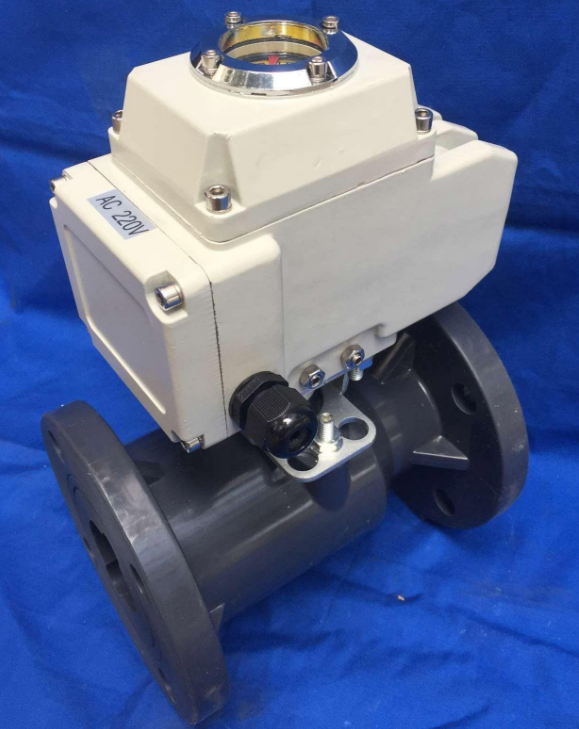

Q941F-10S电动塑料球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，V型球阀。电动阀门除应注意管道参数外，尚应特别注意其使用的环境条件，由于电动阀门中的电动装置是一机电设备，其使用状态受其使用环境影响很大。通常状态下，电动球阀、蝶阀在以下环境使用要特别注意。具有结构紧凑、外观精美、体小量轻、智能控制、性能可靠、品质优良、使用方便等诸多特点；广泛适用于冶金、石油、化工、电力、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。
二、特点：
1、双向双由令球阀，可同时当由令及阀门使用，可在前段设备管路不必停工的状态下，关闭球阀，卸下由令，进行后段工程维修。
2、阀体具有优良的耐化学腐蚀性能，在由令端有FPM或EPDM "O"环，配合brTFE垫座之使用，能防止多数化学物质之腐蚀。
3、垫座松紧可做适度调整。管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
4、阻燃性能为自熄性。低热传导性能，约为钢材的1/200。重量轻，相当于钢管1/5，铜管的1/6。
5、介质中重离子含量达超纯水标准，卫生指标符合国家卫生标准要求。
6、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。
三、安装：
1、手动转动阀门，确定无异常情况，并将阀门转到全闭位置。将支架用螺钉轻轻固定在阀门上。
2、将电动装置转到全闭位置。
3、将电动装置的输出轴插入到联轴器中。
4、电动装置用螺钉轻轻固定在支架上。
5、手动全行程转动电动装置，确认无偏心，卡死等异常情况。
6、拧紧支架上的各个螺钉。
四、性能规范：
|
型 号 |
公称压力PN（MPa） |
试验压力ps（MPa） |
适用温度（℃） |
适用介质 |
||
|
壳 体 |
密封（液） |
密封（气） |
||||
|
Q941F-16C |
1.6 |
2.4 |
1.76 |
0.6 |
聚四氟乙烯 ≤150 增强聚四氟乙烯≤180 金属镶嵌封位聚苯≤200 |
水、油品等 |
|
Q941F-25C |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40C |
4.0 |
6.0 |
4.4 |
|||
|
Q941F-16P |
1.6 |
2.4 |
1.76 |
硝酸类 |
||
|
Q941F-25P |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40P |
4.0 |
6.0 |
4.4 |
|||
|
Q941F-16R |
1.6 |
2.4 |
1.76 |
醋酸类 |
||
|
Q941F-25R |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40R |
4.0 |
6.0 |
4.4 |
|||
五、主要外形及连接尺寸：
|
PN1.6（MPa） |
|||||||||
|
通径（DN） |
L |
D |
D1 |
D2 |
b |
H |
Z-d |
重量 |
驱动装置 |
|
15 |
130 |
95 |
65 |
45 |
14 |
352 |
4-14 |
- |
LQ51 |
|
20 |
130 |
105 |
75 |
55 |
14 |
355 |
4-14 |
- |
LQ51 |
|
25 |
140 |
115 |
85 |
65 |
14 |
360 |
4-14 |
8 |
LQ51 |
|
32 |
165 |
135 |
100 |
78 |
15 |
386 |
4-18 |
13 |
LQ5-1 |
|
40 |
180 |
145 |
110 |
85 |
16 |
394 |
4-18 |
17 |
LQ5-1 |
|
50 |
200 |
160 |
125 |
100 |
16 |
472 |
4-18 |
25 |
Q10-6 3/4 |
|
65 |
220 |
180 |
145 |
120 |
18 |
486 |
4-18 |
60 |
Q10-6 3/4 |
|
80 |
250 |
195 |
160 |
135 |
20 |
579 |
8-18 |
65 |
Q30-6 3/4 |
|
100 |
280 |
215 |
180 |
155 |
20 |
595 |
8-18 |
75 |
Q30-6 3/4 |
|
125 |
320 |
245 |
210 |
185 |
22 |
650 |
8-18 |
97 |
Q60-4 3/4 |
|
150 |
360 |
280 |
240 |
210 |
24 |
739 |
8-23 |
162 |
Q120-2 3/4 |
|
200 |
400 |
335 |
295 |
265 |
26 |
799 |
12-23 |
226 |
Q120-2 3/4 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
