一、简介：

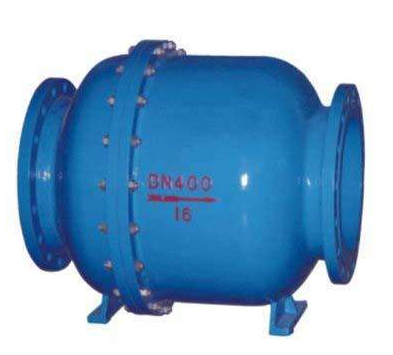

       HQ44X/HQ45X 微阻球形止回阀采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。球型止回阀有着流量大、流阻压力损失小、密封性能良好、有消声特点可减少水击波.本产品一般用于冷水、热水、工业及生活污水等管网的水泵出口,球型止回阀可水平或垂直安装.球形止回阀分单球微阻球形止回阀HQ44X型和双球微阻球形止回阀HQ45X型,两种产品都是采用了橡胶包皮球为阀瓣.球形止回阀的工作原理是球体受介质压力的影响而在通道内滑动起到关闭和开启作用.

二、工作原理：

球形止回阀是一种采用多球、多流道、多锥型倒流体结构的止回阀，主要由前后阀体、胶球、锥型体等组成。

其工作原理是：胶球在球罩内作短行程滚动来实现阀门的启闭。当水泵开动时，水在压力的作用下冲开胶球，使胶球滚至右侧，由后阀体中的锥形体固定其位置，止回阀开启；泵停后，由于管路系统中的回水压力，迫使胶球滚至左侧前阀体，达到止回阎的关闭。胶球采用空心钢球，外附弹性很好的橡胶既保证密封，又能保证减小关阀过程中对管道系统的破坏。带孔的锥型体在阀门打开时对钢球起固定作用和消除胶球与锥型体接触面积的压强，使其接触为面接触，减小胶球在阀体内的颤抖引起的水力损失。

防水锤节能球形止回阀结构简单，主要由球形装置和阀体构成。球形装置由球罩和胶球组成，胶球由钢板加工成球芯，外衬胶层，保持一定的弹性又有足够的强度。工作原理是胶球在球罩内作短行程滚动来实现阀门的启闭。当水泵开动时，水的压力冲开胶球，使胶球滚至右侧，止回阀开启；停泵后由于系统的回水压力，迫使胶球滚至左侧，达到止回阀的关闭。

三、技术参数：

公称压力：1.0～1.6MPa
公称通经：50～1000mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598


四、外形尺寸：

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
