一、简介：

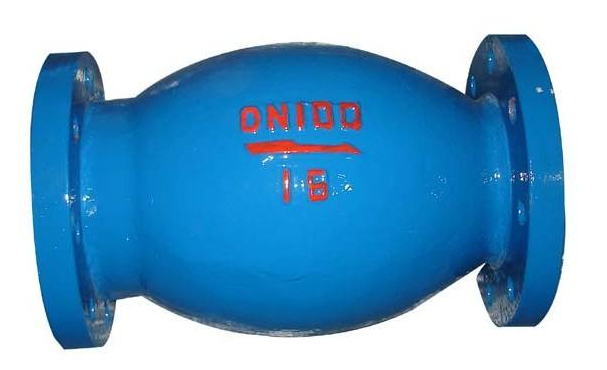

无磨损球形止回阀采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。止回阀是采用橡胶bao皮球为阀瓣，他们的原理是在介质的作用下，可在阀体内的滑道上前后滚动，从而起到打开或关闭阀门。HQ44X球形止回阀、HQ45X双球微阻球形止回阀主要特点是流量大，流阻压力损失小，密封性能好，消声关闭，可减小水击波。水平或垂直安装均可。上海博禹生产的微阻球形止回阀可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。球形止回阀适用范围：城建、化工、冶金、石油、制药、食品、饮料、环保。
二、零部件：
|
零件名称 |
材质 |
|
阀体、阀盖 |
球铁、铸钢 |
|
球架、档板 |
球铁、铸钢 |
|
球体 |
碳钢包橡胶 |
三、外形尺寸：
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L（mm） |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H（mm） |
180 |
210 |
225 |
245 |
280 |
320 |
380 |
450 |
510 |
四、结构图：
