一、简介：

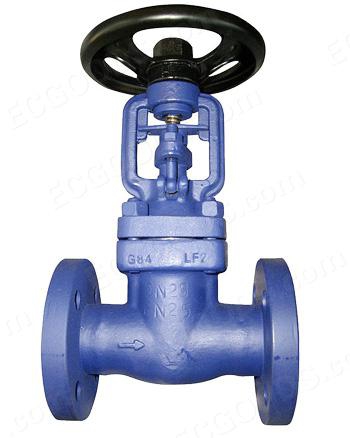

波纹管锻钢截止阀是指阀体采用锻造钢的波纹管截止阀。锻钢波纹管截止阀主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。锻钢波纹管截止阀与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。锻钢波纹管截止阀有二种阀盖设计形式。第一种是螺栓式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。
二、特点：
1、波纹管锻钢截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏;
2、阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长;
3、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准;
4、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油;
5、人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。
三、执行标准：
设计规范： BS1873 GB/T 12235 DIN 3356
结构长度： ASME B16.10 GB/T12221 DIN 3202
法兰连接： ASME B16.5 GB/T 9113 DIN 2543-2545
试验与检验：API 598 GB/T 13927 DIN3230
四、主要零部件材料：
|
序号NO. |
名称part name |
材质material |
|
1 |
阀体body |
A105、CF8、CF3 |
|
2 |
阀瓣 disc |
2Cr13、SS304、SS316 |
|
3 |
阀杆stem |
2Cr13、SS304、SS316 |
|
4 |
油杯Oil cup |
黄铜 |
|
5 |
波纹管组件bellows combination |
SS304、SS316L |
|
6 |
阀盖Bonnte |
A105、CF8、CF3 |
|
7 |
填料 Packing |
柔性石墨 Flexible graphit、PTFE |
|
8 |
填料压盖 Gland |
25#、SS304、SS316 |
|
9 |
定位片 Guide piece |
25#、SS304、SS316 |
|
10 |
阀杆螺母stem nut |
铜合金ZQA19-4 |
|
11 |
手轮hand wheel |
WCB |
|
12 |
双头螺栓Boit |
ASTM A193-B7、A320-B8、A193-B8M |
|
13 |
六角螺母Nut |
ASTM A194-2H、A194-8、A194-8M |
|
14 |
并帽Cap |
25# |
|
15 |
复合垫Combination gasket |
柔性石墨+不锈钢 Flexible graphite+stainless steel、PTFE |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
