一、简介:

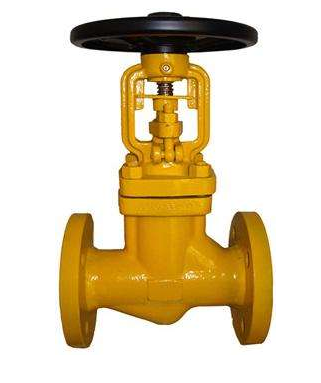

氯气专用阀系列产品,是针对氯气、液氯介质输送的特殊要求,并结合国内阀门应用的实际情况,采用新颖的密封形式和可靠的密封结构设计而成。 该型阀门具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点,成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题,特别适用于化工行业氯气、液氯管道的传送,并满足长期可靠使用的要求。其密封性、可维修性、安全性等只要性能只要性能指标达到了世界知名的水平,替代进口产品。
二、结构特点
a.针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点,根据介质具体特性,氯气专用阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素),可耐氯气、液氯腐蚀,低温可至-40℃,zui大限度保证工况条件使用要求。
b.氯气专用阀密封副配对结构型式采用球、平面型,密封自动补偿,达到双重保险的效果,密封性能稳定,无粘着磨损,有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。
c.产品中法兰采用榫槽密封结构,即使在管道压力波动的情况下,保证中法兰密封绝对可靠。
d.上密封装置中采用多级聚四氟乙烯密封材料,形成组合密封,确保阀门在使用期限内填料函无介质泄露,消除了普通阀门填料函密封薄弱、介质易外漏,甚至造成事故的可能。
三、性能参数:
公称压力:PN1.0-25.0Mpa,150Lb-2500Lb
工作温度:-40-600℃
公称通径:DN15-600mm
连接方式:法兰,螺纹,对焊,承插焊,NPT
材质:PVC,ABS,RPP,304,316,304L,316L,WCB,CF3,CF8,CF3M,CF8M,铸钢,球墨铸铁,锻钢,不锈钢,铜等。
四、零部件材料:
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
GS-C25 |
GS-C25 |
GS-C25 |
13Cr |
2Cr13 |
2Cr13 |
柔性石墨 |
304 |
CF8 |
CF8 |
304 |
304 |
304 |
柔性石墨 |
316 |
CF8M |
CF8M |
316 |
316 |
316 |
柔性石墨 |
304L |
Cf3 |
CF3 |
316 |
304L |
304L |
柔性石墨 |
316L |
CF3M |
CF3M |
316 |
316L |
316L |
柔性石墨 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
