一、简介：

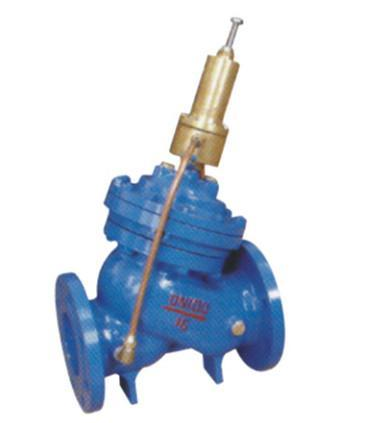

       DY30BX缓开快闭止回阀快闭止回阀它包括阀体内设阀座、阀杆、以及与阀体连接的上阀盖与下阀盖等零件组成。上阀盖与下阀盖之间为隔膜腔，隔膜腔内设隔膜，隔膜与中心轴连接，中心轴另一端连接阀门，阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通，水容器与上阀盖出水为节流连通，水容器与上阀盖进水为单向连通。该阀缓慢开启，防止电流冲击及官网中压力冲击；快速关闭，防止水锤产生。无水质要求，可用于污水、清水及原水系统。缓开快闭止回阀采用双室驱动装置，Y型结构。介质在定向运动中具有半直线水流，过流量最大，压力损失小，启闭运行平稳、不产生压力波动等优点。双室驱动装置可作为一个整体拆卸，便于检查，膜片采用尼龙强化橡胶制成，合用寿命长，阀瓣密封件可拆卸，维修更方便

二、结构特点：

1.多功能快开快闭止回阀主阀体采用Y型双腔膜片式结构，密封副为软密封，与管道的连接形式为法兰连接。

2.多功能快开快闭止回阀由阀体、阀盖、隔离盘、中心轴、导向套、铜套、大（小）阀座、大（小）阀瓣、膜片、膜片压板及先导阀和控制管路等主要零部件组成，通过控制阀瓣的上下运动来实现阀门的启闭。

3.多功能快开快闭止回阀能保证阀门能与水泵联锁，可实现离心水泵的闭阀启动功能。

4.主阀体采用半流道Y型设计，水流阻力小，阀门水头损在1m水柱以下（在流速为2m/s左右。）

5.多功能快开快闭止回阀密封效果良好，保证阀门泄漏量为零泄漏，密封试验按国家标准执行。

6.多功能快开快闭止回阀在阀门发生膜片破裂和内漏时，能够不从管线上拆卸下来维修。拆开阀盖、膜片压板和部分控制管路，即可更换膜片。

7.如在使用一段时间后阀门出现内漏或运动卡阻，只需拆开隔离盘即可更换O形密封圈和阀瓣密封圈，维修十分方便。

8. 阀门的关键部件膜片，采用尼龙强化橡胶。确保阀门有较长的使用寿命。

三、注意事项：

1、 系统运行前应检查主阀上导阀、配管、管件是否严密完整无损
2、导阀及配管上的控制阀动作是否正常
3、系统运行一段时间后要进行管路维护

调节方法
1、打开截止阀
2、启泵观察阀门进口压力是否正常
3、停泵观察水锤是否过大，水泵是否倒转
4、如水锤过大则适当关小截止阀
5、如水泵倒转则适当开大截止阀

四、零件材料：
