一、产品简介：

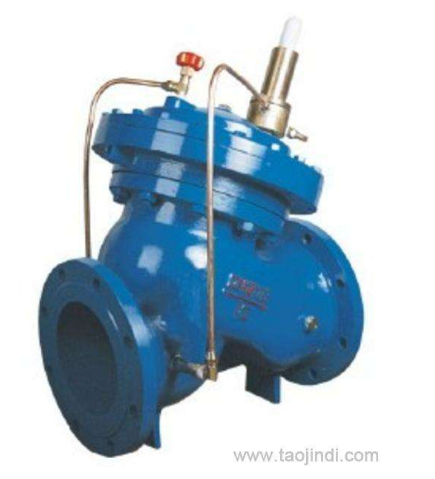

DY30AX缓开缓闭多功能止回阀由阀体、阀盖、阀瓣、阀杆、弹簧、导阀等零件组成。上阀盖与下阀盖之间为隔膜腔，隔膜腔内设隔膜，隔膜与中心轴连接，中心轴另一端连接阀门，阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通，水容器与上阀盖出水为节流连通，水容器与上阀盖进水为单向连通。该阀快速开启，反应迅速；快速关闭，防止水锤产生。无水质要求，可用于污水、清水及原水系统。 多功能止回阀具有缓开、缓闭、防水锤、止回功能，其可靠性及效果比传统形式更好。本产品质量稳定，广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。
二、产品参数：
1、适用于清水、原水（含泥砂）、污水、海水、油品等系统。
2、工作压力（MPa）：PN1.0、1.6、2.5、4.0
3、使用温度：﹣10℃～130℃
4、通径：DN200～DN1000mm
三、工作原理:
1、缓开过程：设定多功能止回阀开启压力为P（P一般小于水泵正常运行的出口压力）,调整弹簧,使X弹力等于P.当水泵刚开启,出口压力低于P时, 下塞头关闭,虽然上塞头开启后,但由于小止回阀的单向作用,主阀上腔水不能排出,主阀不能开启.当水泵出口压力上升到等于大于P时,导阀膜片向上运动,带 动上,下塞头向上,塞头关闭,塞头开启,主阀上腔水开始排出主阀缓慢打开。
2、运行过程：当主阀上腔水全部排空后,主阀完全开启.相运载于上腔与阀后相通的多功能止回阀,具有水损小,节能的特点。
3、缓闭过程：水泵停止运行,主阀分两极关闭,先快速关闭90％,再缓慢关闭,从而清除了水锤.（注:1、控制导阀亦可用电磁取代.2、接在主阀体出口的控制管路同样可接在其他水膜上,水源压力不低于1Kg/cm2）
四、零件材料：
|
零件名称 |
材质 |
|
阀体、阀盖 |
铸铁、铸钢 |
|
阀杆 |
铬不锈钢 |
|
阀瓣 |
碳钢、不锈钢+晴橡胶 |
|
O形圈 |
晴橡胶 |
|
弹簧 |
不锈钢 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
