一、简介：

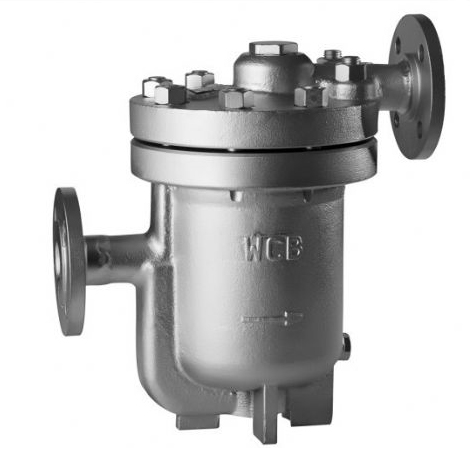

ER25倒置桶先导式蒸汽疏水阀是机械型疏水阀中工作性能最可靠的疏水阀之一，它的内部结构只有一个半浮球式的球桶为活动部件，开口朝下，半浮球式的球桶外圆经过精细研磨，整个球面都可为密封面。使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏，节能效果好。该疏水阀广泛用于蒸汽加热设备，蒸汽管网凝结水回收系统，是当今结构zui先进的疏水阀之一。倒置桶先导式蒸汽疏水阀属于机械型蒸汽疏水阀，该类蒸汽疏水阀是利用蒸汽和凝结水的密度差的原理研制的。作为蒸汽疏水阀的使用介质，蒸汽和凝结水，由于汽体和液体的密度差异很大，其浮力也大不一样。利用这一特性，使浮子发挥作用，从而启闭阀门，这种具有排除凝结水结构的阀门就是机械型疏水阀。
二、特点：
1、对凝结水的发生量适应性强，即可间歇排放，又可连续排放。
2、内部装有大排量的双阀座差压机和SCCV关闭系统，体积小而排量大。
3、内部零件全部采用不锈钢材质，并且安装在阀盖上，维修保养极为方便。
4、背压率高（80％）。
5、汽水分离可靠，水汽经U型通道从阀体下部进入，阀内始终处于水封状态，能有效阻止蒸汽泄漏。
6、敞口型的浮子抗水击，设有排气孔，防止汽锁或气堵现象，非凝结性的高温气体也可排除。
三、产品参数：
|
产品型号 |
主要参数 |
|||
|
阀体材料 |
MPA(MPa) |
允许温度（C） |
适用介质 |
|
|
ER105,ER105F,ER110 |
碳钢 |
1.6 |
425 |
蒸汽，凝结水 |
|
ER25-25,ER25-45,ER25-65 |
碳钢 |
2.5-6.5 |
425 |
蒸汽，凝结水 |
|
ER32,ER34 |
碳钢 |
10-12 |
425 |
|
四、外形尺寸：
|
产品型号 |
口径 |
L法兰 |
L 螺纹 |
H1 |
H2 |
H3 |
重量（kg） |
|
ER105(F) |
15-25 |
255 |
190 |
155 |
134 |
- |
10 |
|
ER110 |
15-25 |
255 |
- |
220 |
140 |
- |
16 |
|
ER116 |
15-25 |
300 |
- |
220 |
131 |
- |
19 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
