一、简介：

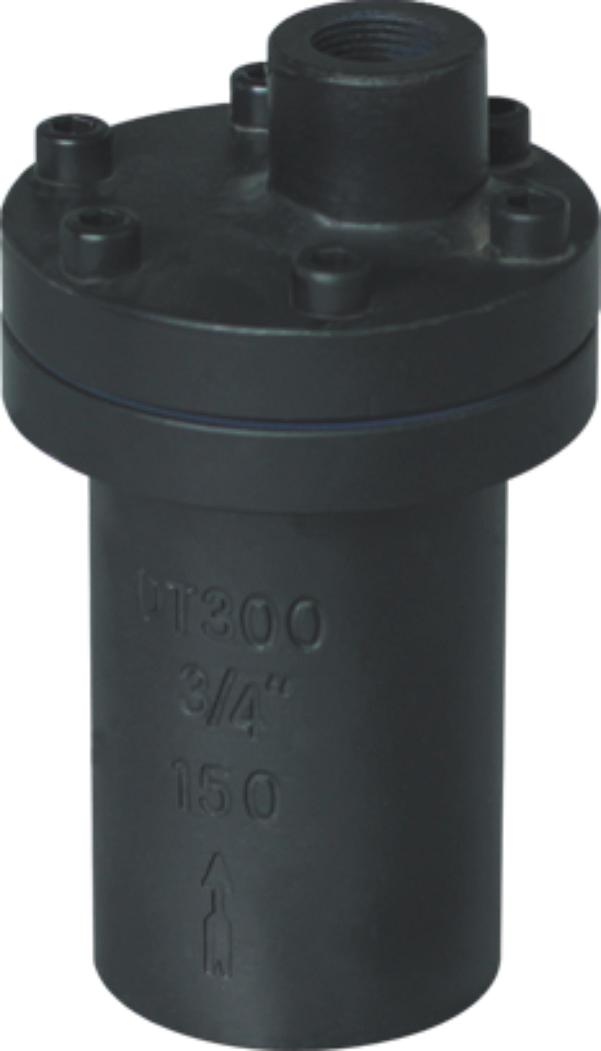

DT300系列倒置桶式蒸汽疏水阀装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。
二、结构特点：
1、结构简单，不易故障。无插销或铰链结构，无固定磨损，节能效果佳。耐磨铬钢阀座，不锈钢结构，使用寿命长。
2、间歇排放杂质均可冲走，不积污垢，自动排空气。
3、有多种节流孔选择，在不同压力下，可达到高排水流量。
4、内部零件全安装在阀盖上，维修方便。
三、技术参数：
（1）疏水阀价格由口径、材质、压力及排水量的不同而异，恕不bu布价格！
（2）连接形式：法兰、丝扣（内螺纹）
（3）传动方式：自力式
（4）口径从DN15-DN150；压力从1.0MPA-32MPA；温度-40℃-450℃
（5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
四、零部件：
|
主要零部件材料表 |
Parts |
Materals |
|
Body/Bonnet |
CF8、WCB |
|
|
Valve seat/valve core |
Tungsten chromium cobalt alloy |
|
|
Crane bucket |
Stainless Steel |
|
|
Support/Filters |
Stainless Steel |
五、外形尺寸：
|
Model |
Nominal Diameter |
Connection |
Pressure Rating |
Max allowable（℃） |
Exterma dimensions（mm）外型尺寸 |
|||
|
L |
H1 |
H2 |
W |
|||||
|
DT312-L |
15~25 |
Flange法兰 |
0.01~5.0 |
425 |
|
305 |
|
170 |
|
15~25 |
|
345 |
|
210 |
||||
|
25~50 |
|
475 |
|
240 |
||||
|
DT415-L |
25~50 |
Flange法兰 |
0.1~15.0 |
550 |
|
495 |
|
245 |
|
15~25 |
310 |
115 |
165 |
210 |
||||
|
DT1811 |
10~15 |
Flange法兰 |
0.1~4.0 |
425 |
110 |
145 |
|
73 |
|
15~25 |
110 |
166 |
|
73 |
||||
|
20~20 |
120 |
230 |
|
108 |
||||
|
DT1010 |
15~20 |
Flange法兰 |
0.01~4.0 |
425 |
|
185 |
|
73 |
|
20~25 |
|
295 |
|
114 |
||||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
