一、简介：

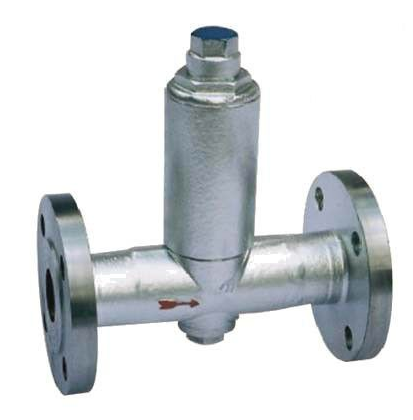

cs44f液体膨胀式疏水阀是热静力型疏水阀中经济实验用的节能型疏水阀。它的优点是：体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于 80% ，不锈钢波纹管伸缩量大，好调整，该阀设有调整螺栓，可根据需要调节使用温度，一般过冷度低于饱和温度 18 ℃ -40 ℃ 液体膨胀式的疏水阀的热敏感原件为注满易挥发的波纹管，启闭阀门。波纹管式疏水阀适用于蒸汽管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。
二、产品特点：
1、具有排水温度调节机构，可在80-100℃之间调节，使用方便。
2、排水是连续的，而且没有噪音。
3、温度敏感元件，采用不锈钢耐腐蚀。
4、不受振动，蒸汽压力波动和水锂的影响。
5、体积小、重量轻、安装方便。
三、产品参数：
规格尺寸:15MM～50MM;
公称压力:PN16～PN40;
zui低压力:0.05MPA;
zui大背压率≤80%；
使用温度:0～350℃;
连接方式:法兰、内螺纹;
四、外形尺寸：
|
型号 |
公称通径 |
A |
B |
C |
型号 |
公称通径 |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
||||||||||||||||||
|
15 |
170 |
88 |
35 |
|
15 |
150 |
195 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
||||||||||||||||||
|
20 |
170 |
88 |
35 |
20 |
150 |
205 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
||||||||||||||||||||
|
25 |
180 |
90 |
42 |
25 |
160 |
215 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
||||||||||||||||||||
|
32 |
190 |
95 |
48 |
32 |
200 |
230 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
||||||||||||||||||||
|
40 |
210 |
105 |
55 |
40 |
230 |
250 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
||||||||||||||||||||
|
50 |
210 |
108 |
55 |
50 |
230 |
270 |
160 |
125 |
100 |
16 |
3 |
4-φ18
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
