一、简介：

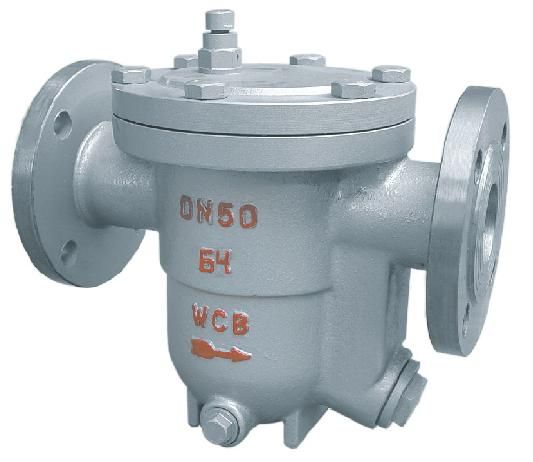

CS41H蒸汽疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。蒸汽疏水阀 是国内外近年来进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的水平，能将蒸汽管道内及供热设备中的凝结水及时排出，并阻止蒸汽泄漏，该产品广泛用于石油、化工、轻纺、印染、制药、造纸、食品等工矿企业。
二、产品特点：
1、能拓饱和凝结水，回执设备内不含有水先积聚，从而获得最高的加热效率；
2、蒸汽压力变化时，不受影响，能连续工作性能稳定；
3、漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好；
4、自动排空气性能好；
5、寿命长，浮球的整个球面都可以做密封面，无集中磨损。
三、主要零件材料：
|
主要零件 |
材料 |
|
阀体 |
碳钢 |
|
阀盖 |
碳钢 |
|
阀座 |
不锈钢 |
|
过滤器 |
不锈钢 |
四、外形尺寸：
|
产品型号 |
口径 |
尺寸 |
|||||||
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-Φd |
|
|
CS41H-16/25/40C-B |
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
|
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
|
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
|
|
CS41H-16/25/40C-D |
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
|
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
|
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
|
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
|
|
CS41H-16/25C-F |
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
|
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
|
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
|
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
|
|
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
|
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-Φ23 |
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
