一、简介:

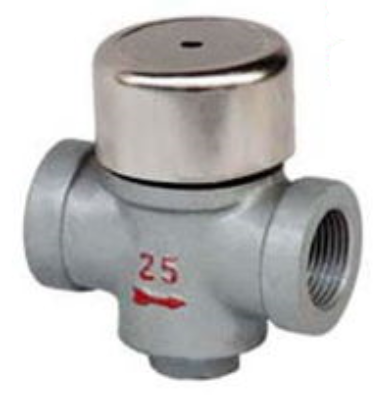

CS19H圆盘式蒸汽疏水阀是根据热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。当凝结水排流较低时会发生第二次蒸发,并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。热动力式蒸汽疏水阀带蒸汽或空气保温装置,不受环境温度影响,减少动作频率,延长寿命。备有过滤器和排污。该阀动作灵敏可靠,排水量大。
二、结构特点:
1,本阀结构结实、重量轻、体积小使用压力范围大,不需要任何调节。
2,具有空气排放装置,迅速排除初时空气、保证快速气动。
3,可承受过热蒸汽、抗冰冻能力强,安装不受限制,均能正常工作。
三、工作原理:
疏水阀内 有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内, 蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积 小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。
四、零件材料:
部件名称 |
CS19H-16C-40C |
CS49H-16C-40C |
阀 体 |
WCB |
WCB |
阀盖、螺塞 |
WCB |
WCB |
阀 片 |
3Cr13 |
3Cr13 |
过 滤 网 |
304 |
304 |
五、外形尺寸:
产品型号 |
公称通径 |
连接方式 |
工作压力 |
最高允许 |
外形尺寸 |
|||
L |
H |
H2 |
W |
|||||
CS49W-16-40C CS49H-16-40C |
15 |
法兰 |
0.05-4.0 |
425 |
150 |
58 |
47 |
61 |
20 |
法兰 |
0.05-4.0 |
425 |
150 |
58 |
47 |
61 |
|
25 |
法兰 |
0.05-4.0 |
425 |
160 |
62 |
43 |
61 |
|
32 |
法兰 |
0.05-40 |
425 |
210 |
78 |
52 |
79 |
|
40 |
法兰 |
0.05-40 |
425 |
230 |
80 |
55 |
79 |
|
50 |
法兰 |
0.05-40 |
425 |
230 |
80.5 |
64.5 |
79 |
|
65 |
法兰 |
0.05-40 |
425 |
280 |
100 |
82 |
85 |
|
80 |
法兰 |
0.05-40 |
425 |
310 |
118 |
92 |
110 |
|
100 |
法兰 |
0.05-40 |
425 |
460 |
128 |
102 |
110 |
|
CS19W-16-40C CS19H-16-40C |
15 |
螺纹 |
0.05-40 |
425 |
80 |
47 |
54 |
47 |
20 |
螺纹 |
0.05-40 |
425 |
90 |
52 |
59 |
57 |
|
25 |
螺纹 |
0.05-40 |
425 |
95 |
59 |
62 |
57 |
|
32 |
螺纹 |
0.05-40 |
425 |
105 |
70.5 |
89.5 |
80 |
|
40 |
螺纹 |
0.05-40 |
425 |
110 |
70.5 |
89.5 |
80 |
|
50 |
螺纹 |
0.05-40 |
425 |
120 |
70.5 |
104.5 |
80 |
|
CS69W-16-40C CS69H-16-40C |
15 |
承插焊 |
0.05-40 |
425 |
80 |
47 |
54 |
47 |
20 |
承插焊 |
0.05-40 |
425 |
90 |
52 |
59 |
57 |
|
25 |
承插焊 |
0.05-40 |
425 |
95 |
59 |
62 |
57 |
|
32 |
承插焊 |
0.05-40 |
425 |
105 |
70.5 |
89.5 |
80 |
|
40 |
承插焊 |
0.05-40 |
425 |
110 |
70.5 |
89.5 |
80 |
|
50 |
承插焊 |
0.05-40 |
425 |
120 |
70.5 |
104.5 |
80 |
