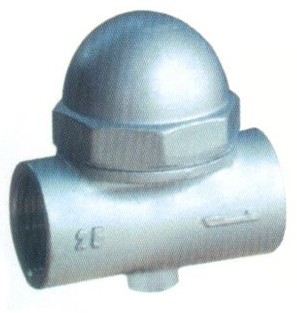

不锈钢可调金属片式疏水阀

型号：CS17

产品时间：2019/6/20 14:37:51

简要描述：

CS17不锈钢可调金属片式疏水阀结构独特、性能优良、排水量大、漏汽温度可调节，过冷度在2℃左右，可能排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。

一、简介：
CS17不锈钢可调金属片式疏水阀厂家当装置启动时,空气进入疏水阀,阀芯在低温状态下处于开启位置。紧接着冷凝水进入疏水阀,在低温状态下,双金属片处于平展状态,阀芯完全开启并迅速排放冷凝水。热凝水进入疏水阀,双金属片随着温度的升高开始弯曲变形,并向上拉动阀芯调节阀座开口,温度达到饱和温度之前,阀芯完全关闭阀门。积存在阀内的热凝水慢慢冷却降温后,感温的双金属片缩减变形量,带动阀芯开启阀门,继续排放凝结水,由于阀前始终存有热凝水,形成汽水分离,无蒸汽泄漏。

二、产品特点：
1、排放温度可在闲调解，安装姿势自由，内件全不锈钢。
2、利用高温凝结水行程水封式，有效减少蒸汽泄漏。
3、动作灵敏，抗水击，无噪音，排空性能优良。
4、结构简单，容易维修保养，适用高温蒸汽管线

三、产品安装：
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

四、性能参数：

壳体压力等级
Shell pressure rank

1.6、2.5mpa

最大工作压差
Biggest work differential pressure

2.5mpa

允许背压率
Permission back pressure rate

≥75%

负荷泄露率
Load divulging rate

适用过热蒸汽
Has been suitable the hot steam

优秀
Outstanding

节能效果
Energy conservation effect

优秀
Outstanding

使用介质
Applied medium

蒸汽、凝结水
Steam，condensing water

排放方式
Discharges the way

连续方式
Continual way

抗水击
Anti-pressure surge

优秀
Outstanding

五、外形尺寸：

Model 产品型号	Nominal diameter 公称通径 DN	Connection 连接方式	Pressure raring 使用压力 MPa	Max allowable（℃）最高允许温度	Adjustment Rating（℃）调整温度范围	External diamensions（mm）外型尺寸				Re.weight 参考重量（kg）
Model 产品型号	Nominal diameter 公称通径 DN	Connection 连接方式	Pressure raring 使用压力 MPa	Max allowable（℃）最高允许温度	Adjustment Rating（℃）调整温度范围	L	H1	H2	W	Re.weight 参考重量（kg）
TB6	15~20 25	Thread 螺纹	0.01~1.6	220	50~180	90 95	108	25	63	1.8
TB6F	15~20 25 32~50	Flange 法兰	0.01~1.6	220	50~180	150 160 230	108	25	63	3.2 3.9 5.6
TB6W	15~20 25	Socket weld 承插焊	0.01~1.6	220	50~180	90 95	108	25	63	1.8
TB11	15~20 25	Thread 螺纹	0.01~1.6	220	50~190	90 95	108	25	63	1.8
TB11F	15~20 25 32~50	Flange 法兰	0.01~1.6	220	50~190	150 160 230	108	25	63	3.2 3.9 5.6
TB11W	15~20 25	Socket weld 承插焊	0.01~1.6	220	50~190	90 95	108	25	63	1.8
TB3	15~20 25	Thread 螺纹	0.01~1.6	350	50~190	80 85	90	23	56	1.5
TB3F	15~20 25	Flange 法兰	0.01~1.6	350	50~190	150 160	90	23	56	3.3 4.2
TB3W	15~20 25	Socket weld 承插焊	0.01~1.6	350	50~190	80 85	90	23	56	1.5
TB5	15~20 25	Thread 螺纹	0.01~2.1	350	50~200	80 85	90	23	56	1.5
TB5F	15~20 25	Flange 法兰	0.01~2.1	350	50~200	150 160	90	23	56	3.3 4.2
TB5W	15~20 25	Socket weld 承插焊	0.01~2.1	350	50~200	80 85

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
