一、简介 :

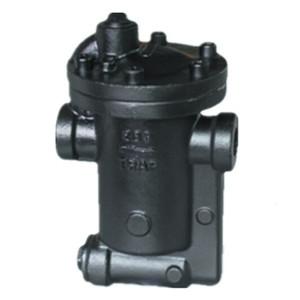

883F倒置桶式蒸汽疏水阀有特殊的杠杆结构,开启与关闭是根据凝结水和蒸汽的密度差来工作的;管路启动时疏水阀阀座处于开启状态,迅速将滞留管道的空气和低温冷凝水排出,当蒸汽进入倒置桶内,倒置桶产生向上浮力,桶上的链接杠杆带动阀瓣关闭阀门。当一部分蒸汽产生凝结水,桶内失去浮力下沉,倒置桶连接杠杆带动阀瓣开启倒置桶式蒸汽疏水阀有特殊的杠杆结构,广泛用于造纸、纺织 、食品、石油、化工等工业等加热设备的蒸汽管道倒置桶式蒸汽疏水阀有特殊的杠杆结构,广泛用于造纸、纺织 、食品、石油、化工等工业等加热设备的蒸汽管道
二、特点:
1、结构简单,不易故障。
2、无插销或铰链结构,无固定磨损,节能效果佳。
3、耐磨铬钢阀座,不锈钢结构,使用寿命长。
4、间歇排放杂质均可冲走,不积污垢,自动排空气。
5、有多种节流孔选择,在不同压力下,可达到zui高排水流量。
6、内部零件全安装在阀盖上,维修方便。
三、工作原理:
883F倒置桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,倒吊桶开口向下。装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水。
四、零件材料:
零件名称 |
材料 |
阀体,阀盖 |
铸铁,WCB,不锈钢 |
浮桶 |
不锈钢 |
阀座 |
不锈钢 |
排气阀 |
不锈钢 |
过滤网 |
不锈钢 |
五、外形尺寸:
型号 |
880 |
881 |
882 |
883 |
884 |
815 |
816 |
|
|
0.5 |
240 |
420 |
800 |
1520 |
2500 |
3960 |
7190 |
|
1 |
280 |
470 |
930 |
1750 |
2950 |
4500 |
8600 |
|
2 |
230 |
460 |
930 |
1800 |
3020 |
4500 |
8150 |
|
4 |
280 |
410 |
920 |
2000 |
3050 |
4400 |
8800 |
|
6 |
280 |
380 |
800 |
1560 |
2600 |
4600 |
8000 |
|
8 |
310 |
420 |
900 |
1750 |
2950 |
4900 |
8850 |
|
10 |
260 |
365 |
660 |
1550 |
2550 |
4500 |
8450 |
|
12 |
200 |
380 |
720 |
1730 |
2880 |
4850 |
9000 |
|
15 |
230 |
335 |
560 |
1500 |
2500 |
3000 |
8400 |
|
17 |
250 |
350 |
600 |
1550 |
2600 |
3200 |
|
