一、简介：

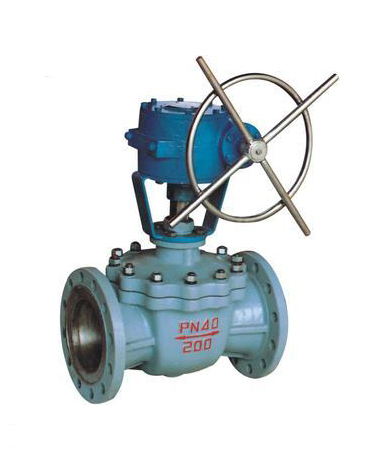

整体斜面球阀是本公司开发的新型产品，适用于液化石油气、油品、水、腐蚀性流体工程及铝业氧化铝粉输送工程。该阀采用楔式上装型，结构新颖，性能优异。目前球阀大多为侧装式，此种结构普遍存在着启闭力矩大，并且因温差及管道安装应力的影响而大大增加了启闭力矩或者造成泄漏。 YHQ341F整体斜面球阀密封可靠，由于阀体是整体式，温差及管道安装应力不影响球体密封副的密封性能。在密封副磨损时，弹簧力能自动补偿。操作轻便启闭力矩仅为常用球阀的50％以下。使用寿命长优质的聚四氟乙烯阀座内、外有金属保护圈,防止介质对阀座的冲刷损坏及聚四氟乙烯的冷流。并且预紧力可调整达到较小的密封比压，这将大大提高使用寿命。采用防火设计，一旦阀座被火烧坏，内外金属保护圈，起一定的保护作用。
二、产品特点：
1、密封可靠，由于阀体是整体式，温差及管道安装应力不影响球体密封副的密封性能。在密封副磨损时，弹簧力能自动补偿。
2、操作轻便启闭力矩仅为常用球阀的50％以下。
3、使用寿命长优质的聚四氟乙烯阀座内、外有金属保护圈,防止介质对阀座的冲刷损坏及聚四氟乙烯的冷流。并且预紧力可调整达到较小的密封比压，这将大大提高使用寿命。采用防火设计，一旦阀座被火烧坏，内外金属保护圈，起一定的保护作用。
4、维护方便本产品需要维护时，只要将阀盖拆开，即可进行维护，不必将阀门从管道上拆下。
三、标准规范：
设计制造：GB12237-1989
结构长度：GB12221-1989
法兰连接：GB9113，JB/T79 G20592，SH3406
焊接标准： GB12224-1989
四、外形尺寸：
|
DN |
d1 |
L |
H1 |
H2 |
W |
E |
D2 |
D1 |
D |
b |
f |
N-Φ |
|
15 |
15 |
130 |
110 |
65 |
130 |
|
45 |
65 |
95 |
14 |
2 |
4-14 |
|
20 |
20 |
130 |
115 |
75 |
130 |
|
55 |
75 |
105 |
14 |
2 |
4-14 |
|
25 |
25 |
140 |
130 |
95 |
160 |
|
65 |
85 |
115 |
14 |
2 |
4-14 |
|
32 |
32 |
165 |
150 |
107 |
250 |
|
78 |
100 |
135 |
16 |
2 |
4-18 |
|
40 |
40 |
165 |
180 |
120 |
250 |
|
85 |
110 |
145 |
16 |
3 |
4-18 |
|
50 |
50 |
203 |
205 |
140 |
300 |
|
100 |
125 |
160 |
16 |
3 |
4-18 |
|
65 |
65 |
222 |
240 |
180 |
300 |
|
120 |
145 |
180 |
18 |
3 |
4-18 |
|
80 |
80 |
241 |
240 |
210 |
350 |
|
135 |
160 |
195 |
20 |
3 |
8-18 |
|
100 |
100 |
305 |
325 |
220 |
350 |
|
155 |
180 |
215 |
20 |
3 |
8-18 |
|
125 |
125 |
356 |
350 |
230 |
400 |
|
185 |
210 |
245 |
22 |
3 |
8-18 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
