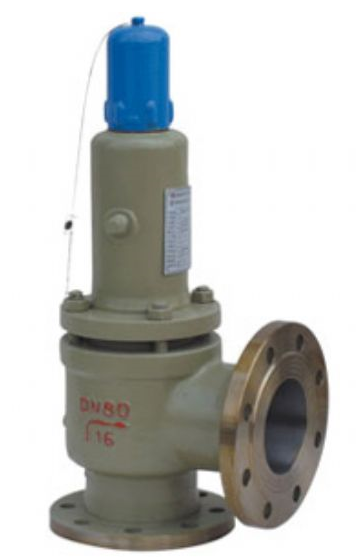

波纹管背压平衡全启式安全阀

型号：WA42Y

产品时间：2019/6/9 17:08:25

简要描述：

WA42Y型波纹管平衡式安全阀适用于工作温度≤200℃存在不稳定背压或有毒、腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准≤4MPa采用JB/T6……94系列1。＞4MPa采用JB/T……94系列2标准。适用于存在变动背压和有毒易燃的空器设备或管路系统，作为安全保护装置。波纹管部位能有效的保护弹簧等零件腐蚀，提高产品使用寿命。

一、简介：

WA42Y波纹管背压平衡全启式安全阀适用于存在变动背压和有毒易燃的空器设备或管路系统，作为安全保护装置。波纹管部位能有效的保护弹簧等零件腐蚀，提高产品使用寿命。WA42型波纹管背压平衡全启式安全阀适用于存在变动背压和有毒易燃的空器设备或管路系统，作为安全保护装置。波纹管部位能有效的保护弹簧等零件腐蚀，提高产品使用寿命。波纹管平衡式安全阀是一种用于有毒有害及易燃易爆介质的压力管道及容器作为超压保护装置，采用不锈钢成形波纹管，保证介质零外漏，又可平衡安全阀出口的背压，保证整定压力的准确性。

二、主要零件材料：

NO.	零件名称	WA42Y-C型材料	WA42Y-P型材料	WA42Y-R型材料
1	阀体	WCB	ZG1Cr18Ni8Ti,304	CF8M
2	阀座	2Cr13	1Cr18Ni8Ti	316
3	调节圈	2Cr13	1Cr18Ni8Ti	0Cr18Ni12Mo2Ti
4	阀瓣	2Cr13	1Cr18Ni8Ti	316
5	反冲盘	2Cr13	1Cr18Ni8Ti	316
6	波纹管	304	304	316
7	导向套	2Cr13	1Cr18Ni8Ti	0Cr18Ni12Mo2Ti
8	阀盖	ZG230-450	ZG230-450	ZG230-450
9	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料

三、主要外形尺寸：

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-?d	DN'	D1	K1	g3	g2	b1	f'	f1'	Z1-?d1	L	L1	≈H
WA42Y-16 WA42Y-16P WA42Y-16R	25	16	115	85	/	65	16	2	/	4-14	32	140	100	/	78	18	2	/	4-18	110	95	378
	32	20	140	100	/	78	18	2	/	4-18	40	150	110	/	85	18	3	/	4-18	115	100	378
	40	25	150	110	/	85	18	3	/	4-18	50	165	125	/	100	18	3	/	4-18	120	110	406
	50	32	165	125	/	100	20	3	/	4-18	65	185	145	/	120	20	3	/	4-18	135	120	450
	65	40	185	145	/	120	20	3	/	4-18	80	200	160	/	135	20	3	/	8-18	160	140	520
	80	50	200	160	/	135	20	3	/	8-18	100	220	180	/	155	22	3	/	8-18	170	135	525
	100	65	220	180	/	155	22	3	/	8-18	125	250	210	/	185	22	3	/	8-18	195	175	690
	125	80	250	210	/	185	22	3	/	8-18	150	285	240	/	210	24	3	/	8-23	210	190	857
	150	100	285	240	/	210	24	3	/	8-23	175	310	270	/	240	26	3	/	8-23	255	230	838
	200	125	340	295	/	265	26	3	/	12-23	250	405	355	/	320	30	3	/	12-26	300	260	992
WA42Y-25 WA42Y-25P WA42Y-25R	25	16	115	85	/	65	16	2	/	4-14	32	140	100	/	78	18	2	/	4-18	110	95	378
	32	20	140	100	/	78	18	2	/	4-18	40	150	110	/	85	18	3	/	4-18	115	100	378
	40	25	150	110	/	85	18	3	/	4-18	50	165	125	/	100	20	3	/	4-18	120	110	406
	50	32	165	125	/	100	20	3	/	4-18	65	185	145	/	120	20	3	/	4-18	135	120	450
	65	40	185	145	/	120	22	3	/	8-18	80	200	160	/	135	20	3	/	8-18	160	140	520
	80	50	200	160	/	135	22	3	/	8-18	100	220	180	/	155	22	3	/	8-18	170	135	525
	100	65	230	190	/	160	24	3	/	8-23	125	250	210	/	185	22	3	/	8-18	195	175	690
	125	80	270	220	/	188	28	3	/	8-26	150	285	240	/	210	24	3	/	8-23	210	190	780
	150	100	300	250	/	218	30	3	/	8-26	175	310	270	/	240	26	3	/	8-23	255	230	838
	200	125	360	310	/	278	34	3	/	12-26	250	405	355	/	320	30	3	/	12-26	300	260	992
WA42Y-40 WA42Y-40P WA42Y-40R	25	16	115	85	58	65	16	2	4	4-14	32	140	100	/	78	18	2	/	4-18	110	95	378
	32	20	140	100	66	78	18	2	4	4-18	40	150	110	/	85	18	3	/	4-18	115	100	378
	40	25	150	110	76	85	18	3	4	4-18	50	165	125	/	100	20	3	/	4-18	120	110	406
	50	32	165	125	88	100	20	3	4	4-18	65	185	145	/	120	20	3	/	4-18	135	120	450
	65	40	185	145	110	120	22	3	4	8-18	80	200	160	/	135	20	3	/	8-18	160	140	520
	80	60	200	160	121	135	24	3	4	8-18	100	220	180	/	155	22	3	/	8-18	170	135	525
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210	/	185	22	3	/	8-18	195	175	690
	125	80	270	220	188	176	28	3	4.5	8-26	150	285	240	/	210	24	3	/	8-23	210	190	857
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270	/	240	26	3	/	8-23	255	230	838
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355	/	320	30	3	/	12-26	300	260	992
WA42Y-64 WA42Y-64P WA42Y-64R	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	277
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	289
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	319
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	22	3	4	8-18	135	130	389
	65	40	205	160	110	130	28	3	4	8-23	80	200	160	121	135	22	3	4	8-18	175	160	493
	80	50	215	170	121	140	30	3	4	8-23	100	235	190	150	160	24	3	4.5	8-23	175	160	483
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	4.5	8-25	195	195	613
	150	100	345	280	204	240	38	3	4.5	8-34	200	375	320	260	282	38	3	4.5	12-30	280	265	894
WA42Y-100 WA42Y-100P WA42Y-100R	25	16	140	100	58	78	24	3	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	277
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	289
	40	25	170	125	76	95	26	2	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	319
	50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	135	130	389
	65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	493
	80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4.5	8-23	175	160	483
	100	50	265	210	150	172	38	3	4.5	8-30	125	270	220	176	188	28	3	4.5	8-25	195	195	613
	150	80	355	290	204	250	46	3	4.5	12-34	200	375	320	260	282	38	3	4.5	12-30	280	265	894

四、安装说明：

1、安全阀必须垂直安装，并zui好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
