一、简介:

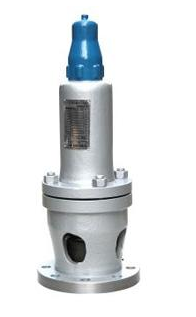

风机安全阀是一种风机专用安全阀,专业为风机系统研发的一种安全阀,使用温度200°≤,不适合用于高压,常用压力1.0MPA与1.6MPA在风机系统管道设备当中安全阀起着保护管道安全的用处,它具有回座压力温度、维修方便、使用便捷、排量大等优点,它主要用于风机系统,作为设备超压保护装置。当风机及设备中的压力异常升高到某一规定值(安全阀的开启压力)时,安全阀能够自动开启并排放介质,以防止压力继续升高,当风机及设备中的压力降低到某一规定值(安全阀的回座压力)时,安全阀自动关闭。
二、用途:
它用于保护风机及设备的安全,当风机及设备中的压力异常升高到某一规定值(安全阀的开启压力)时,安全阀能够自动开启并排放介质,以防止压力继续升高,当风机及设备中的压力降低到某一规定值(安全阀的回座压力)时,安全阀自动关闭。
三、主要尺寸:
公称通径DN |
主要尺寸(mm) |
重量(kg) |
||||||
D |
D1 |
D2 |
b |
Z-φd |
D3 |
H |
||
40 |
145 |
110 |
85 |
16 |
4-18 |
100 |
250 |
5 |
50 |
160 |
125 |
100 |
16 |
4-18 |
115 |
272 |
6 |
65 |
180 |
145 |
120 |
18 |
4-18 |
140 |
285 |
6.3 |
80 |
195 |
160 |
135 |
20 |
4-18 |
172 |
296 |
6.5 |
100 |
215 |
180 |
155 |
20 |
8-18 |
212 |
425 |
14 |
125 |
245 |
210 |
185 |
22 |
8-18 |
254 |
450 |
22 |
150 |
280 |
240 |
210 |
22 |
8-23 |
280 |
480 |
35 |
200 |
335 |
295 |
365 |
24 |
8-23 |
330 |
520 |
50 |
四、主要零部件材料:
零件名称 |
主要零部件材料 |
||
AF4QH-C |
AF4QW-P |
AF4QW-R |
|
阀体 |
WCB |
ZG0Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
阀盖 |
WCB |
ZG0Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
阀座 |
2Cr13 |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
阀瓣 |
2Cr13 |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
反冲盘 |
2Cr13 |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
阀杆 |
2Cr13 |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
弹簧 |
50CrVA |
50CrVA(表面包覆氟塑料) |
|
适用温度 |
250℃ |
180℃ |
|
适用介质 |
空气、弱腐蚀性气体介质等 |
硝酸类腐蚀性气体介质 |
醋酸类腐蚀性气体介质 |
弹簧压力等级(MPa) |
0.02~0.035;0.035~0.045;0.045~0.06; 0.06~0.08;0.08~0.11;0.11~0.15;0.15~0.20。 |
五、主要参数:
公称压力:PN1.6-60.0Mpa
工作温度:-400-450℃
公称通径:DN10-400mm
连接方式:法兰,螺纹,焊接
材质:304,316,304L,316L,SS316,WCB,CF3,CF8,铸钢,铸铁,球墨铸铁,锻钢,不锈钢,铜等。
