一、简介:

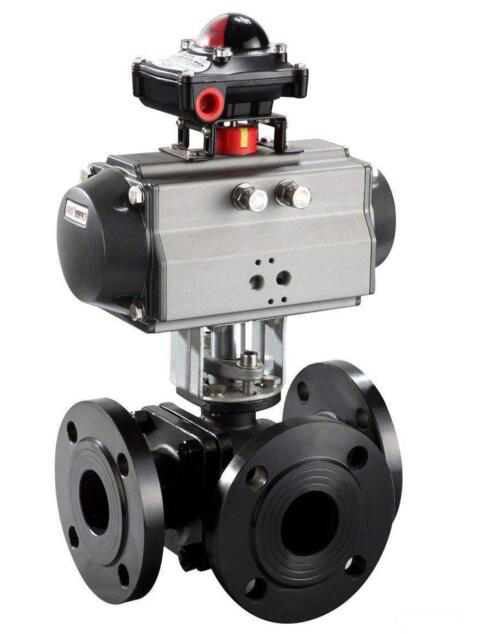

气动三通球阀是由气动执行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。球阀气动执行器采用新型AT/GT系列气动执行器,其结构获得国家实用新型,有双作用和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用AW系列气动执行器,拨叉式结构传动,结构合理,输出扭矩大。球阀分L型和T型,L型球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,气动三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。
二、特点:
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2,维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
3、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
4、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
5、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
6、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
三、性能规范:
公称压力 |
试验压力 |
||
壳体 |
高压液密封 |
低压液密封 |
|
1.6 |
2.4 |
1.76 |
0.6 |
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
CLASS150 |
3.0 |
2.2 |
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
|
适用温度 |
-28~350℃ |
||
应用规范 |
连接法兰 |
JB79-59 GB9113、 |
|
检验试验 |
JB/T 9092-99 、API598 |
四、零件材料:
阀体、阀盖 |
WCB、CF8 |
球体 |
WCB+Hcr、CF8 |
阀杆 |
2Cr13、CF8 |
阀座 |
PTFE |
填料 |
PTFE |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
