一、简介:

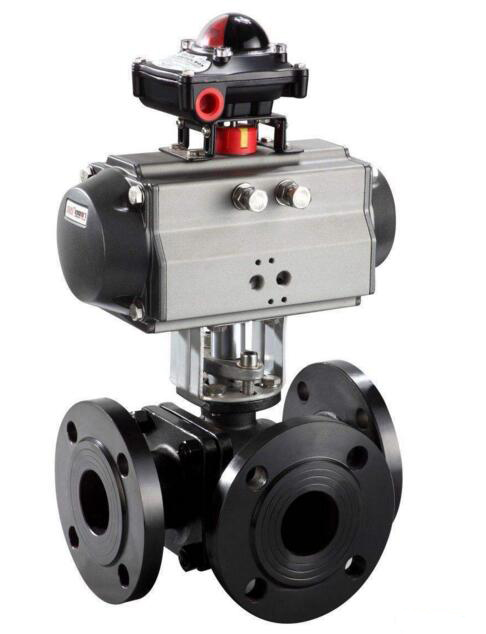

Q644F气动三通球阀可分为L型、T型和Y型。L型三通球阀用于介质流向的切换,能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。球体分L型和T型和Y型,气动执行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。螺纹的连接适用与小管路,更加经济实惠。
二、特点:
1、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰连接少,可靠性高,设计实现了轻量化。
2、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。
3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。
三、可选附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构
四、性能参数:
试验压力 |
公称压力(Mpa) |
||||
Mpa |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
强度试验 |
2.4 |
3.8 |
6.0 |
3.2 |
2.4 |
密封试验 |
1.8 |
2.8 |
4.4 |
2.2 |
1.5 |
气密试验 |
0.5-0.7 |
||||
工作温度 |
PTFE≤150℃ PTL≤300℃ |
||||
适用温度 |
C:水、油、气;P:硝酸类;R:醋酸类 |
五、零件材料:
阀体、阀盖 |
WCB、CF8 |
球体 |
WCB+Hcr、CF8 |
阀杆 |
2Cr13、CF8 |
阀座 |
PTFE |
填料 |
PTFE |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
