一、简介:

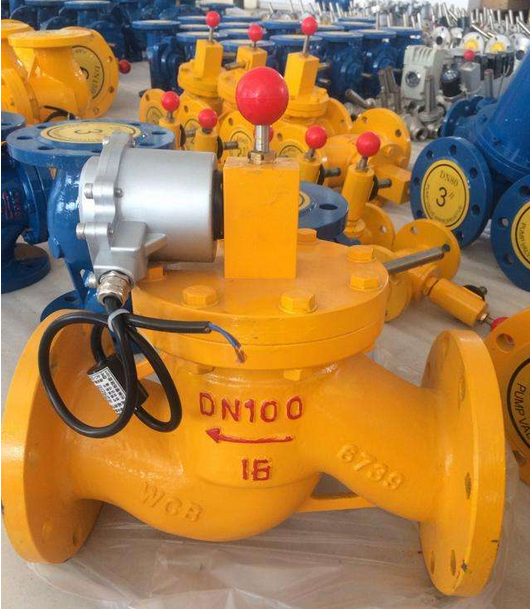

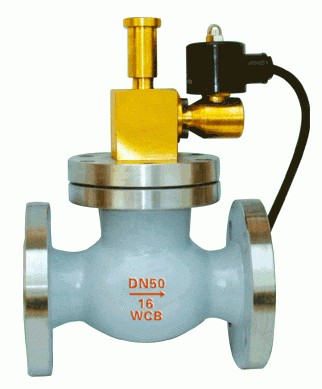

ZCRB燃气紧急切断阀是新型的燃气管道工程的安全配套装置,主要应用以下场合:①与可燃气体泄漏监测仪器联接。当仪器检测到可燃气体泄漏时,自动快速关闭主供气阀门,切断燃气的供给,及时制止恶性事故的发生。②与热力设备的极限温度(压力)安全控制器联接。当设备内检测点的温度或压力超过设定的极限数值,自动快速关闭供气阀门,停止燃料的供给。③与高层建筑的中央消防报警系统联接。当大夏发生火警时,自动切断大厦内的燃气供应,防止煤气爆炸的发生。④在城市或工厂的燃气供应管网内设备ZCR燃气紧急切断阀,可在中央控制室内集中控制,远距离遥控紧急关闭事故现场的管线供气。
二、工作原理:
①阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。
②当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,并进入自锁状态。此时即使撤去电源,阀门仍处于自锁关闭状态,不会重新自动打开。
③本阀采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松,口径大于DN125,采用杠杆手柄,使本阀达到目的开关省力、快速。
④当工作人员处理完事故,人工重新开启阀门,才会恢复供气。
⑤根据客户要求也可提供断电关闭的常闭型紧急切断阀。
三、技术参数:
1、适用于煤气、天然气及液化石油气。
2、阀门规格:螺纹连接 G1/2“、G3/4”、G1“;法兰连接 DN25~350
3、工作压力:0.5bar~6bar
4、电气防护等级:CEI IP65/IP67
5、防爆等级:Eexm Ⅱ T4/ Eexm Ⅱ T5
6、工作电压及电功率:交流 AC220V,50Hz/14V;直流 DC12V/8.5W,DC24V/8.5W
7、操作系数:不间断输出或脉冲型
8、电气连接:插件(不分正负极)
9、线圈功率:≤DN100,20℃时交流 AC220V,50Hz/24VA直流 DC24V,/24W 线圈型号:MF-1(2≥DN100,20℃时交流 AC220V,50Hz/90VA直流 DC24V,/85W 线圈型号:ZCLF-1(2)
10、工作环境温度:-15~60℃
11、密封材料:NBR橡胶
12、阀体材质:黄铜、不锈钢、碳钢
13、阀门关闭时间:少于1秒
四、零部件材料:
零 件 名 称 |
材 料 |
|
“-1丝扣“ |
DN25-DN350(法兰) |
|
阀体 |
黄铜 |
碳钢(不锈钢) |
自锁体 |
黄铜(铝合金) |
|
阀杆 |
不锈钢 |
不锈钢 |
密封川 |
NBR橡胶 |
五、性能规范:
压力等级 |
常温试验压力 |
|||
壳体 |
密封 |
低气压密封 |
||
公称压力(MPa) |
1.6 |
2.4 |
1.76 |
0.6 |
2.5 |
3.75 |
2.75 |
0.6 |
|
4.0 |
6.0 |
4.4 |
0.6 |
|
适用温度 |
-15~60℃ |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
