一、简介：

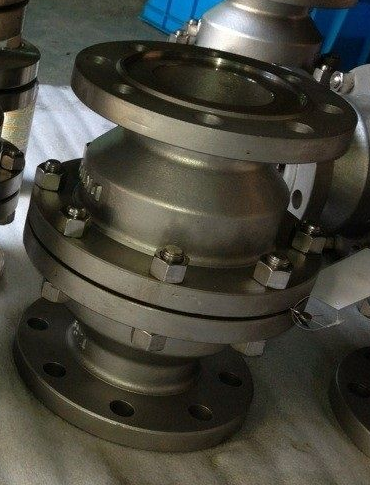

YG41W燃气限流阀是一种安全保护阀，使用于液化石油气、天然气等介质。在管道内介质流速超过设定值时即时关闭，在管道或附件损坏流速过大自动关闭，防止事故的发生或扩大，一般安装于贮罐进出口，或管道出口，保卫下游设备的安全性和可靠性。当管道或附件由于破损导致向外界直接泄漏，引起流速急速加大，使管道内的介质流量超过阀门的设定值时，在介质和压差的代同作用下，阀门将自动关闭，阻止事故的进一步扩大。事故排除后，阀门将自动重新恢复至运行状态。适用于安装在罐区管道或装卸管道的进出口处。
二、工作原理:
限流阀是一种采用弹簧预载荷的自动控制阀门，主要利用弹簧预紧力和介质运行时的流速压力比，来控制阀门内部动作元件的启闭。限流阀主要由阀体、阀盖（法兰连接时）、预载荷弹簧、阀瓣和阀杆等组成，当管道内介质流速超过设定值时，或者当管道或附件损坏流速过大时，阀门即行自动关闭。阀门关闭后，人工无需进行启闭干预，故障消除或流量正常后，阀门即自动开启，管道恢复正常运行状态。
三、执行标准：
|
项目 |
设计依据 |
结构长度 |
法兰连接尺寸 |
试验与检验 |
|
标准 |
GB/T 22653-2008 |
GB/T 12221-2005 |
JB/T79-94 HG20592-97/ 20639-97 |
JB/T9094 |
四、性能规范：
|
公称压力 |
2.4 |
4.0 |
MPa |
|
强度试验 |
3.75 |
6.0 |
|
|
适用介质 |
液化石油气、天然气、油类 |
||
|
适用温度 |
-40~+80℃ |
||
|
过流关闭速度 |
≧3-5m/min |
||
五、零部件：
|
阀体 |
WCB |
|
弹簧 |
不锈钢 |
|
阀瓣 |
不锈钢 |
|
内另部件 |
2Cr13 |
