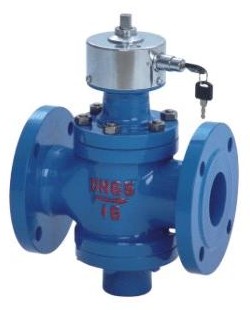

一、简介：
ZL47F自力式平衡阀，是一种利用介质本身的压力变化来进行自我调控，从而保持流经被控系统流量平衡的阀门，具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制，运行前一次测试调节，可使系统流量自动互定在预先设置的设定直。该阀门流量调节准确，操作简单，运做平稳，性能可靠，使用寿命长。平衡阀是一种特殊功能的阀门，阀门本身物特殊之处，只在于使用功能和场所有区别。 在某些行业中，由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫平衡阀。
二、性能与特点：
1、理想的调节性能；
2、优秀的截止功能；
3、精确到1/10圈的开启状态显示；
4、理论流量特性曲线为等百分比特性曲线；
5、国家专利型启闭锁定装置；
6、对应每个整圈都有因定的流量系数，调试中只要测量出阀门两端压差，就可以方便计算出流经阀门的流量；
7、聚四氟乙烯和硅胶密封，密封性能可靠；
8、内部元件采用YICr18Ni9或铜合金制造，抗腐蚀能力强，使用寿命长；
9、内升降阀杆，无须预留操作空间。
10、它是一种组合阀。
三、零部件材料：
|
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
膜片 |
|
材质 |
灰铸铁、铸钢 |
不锈钢 |
铸铜 |
丁腈橡胶 |
四、外形尺寸：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
110 |
110 |
115 |
160 |
200 |
215 |
230 |
275 |
290 |
315 |
350 |
430 |
520 |
635 |
670 |
700 |
|
H1 |
122 |
122 |
137 |
182 |
191 |
197 |
205 |
259 |
268 |
337 |
257 |
407 |
452 |
486 |
534 |
534 |
|
H2 |
70 |
70 |
74 |
91 |
147 |
147 |
154 |
181 |
211 |
227 |
260 |
303 |
367 |
|
|
|
五、结构图：
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
