一、简介：

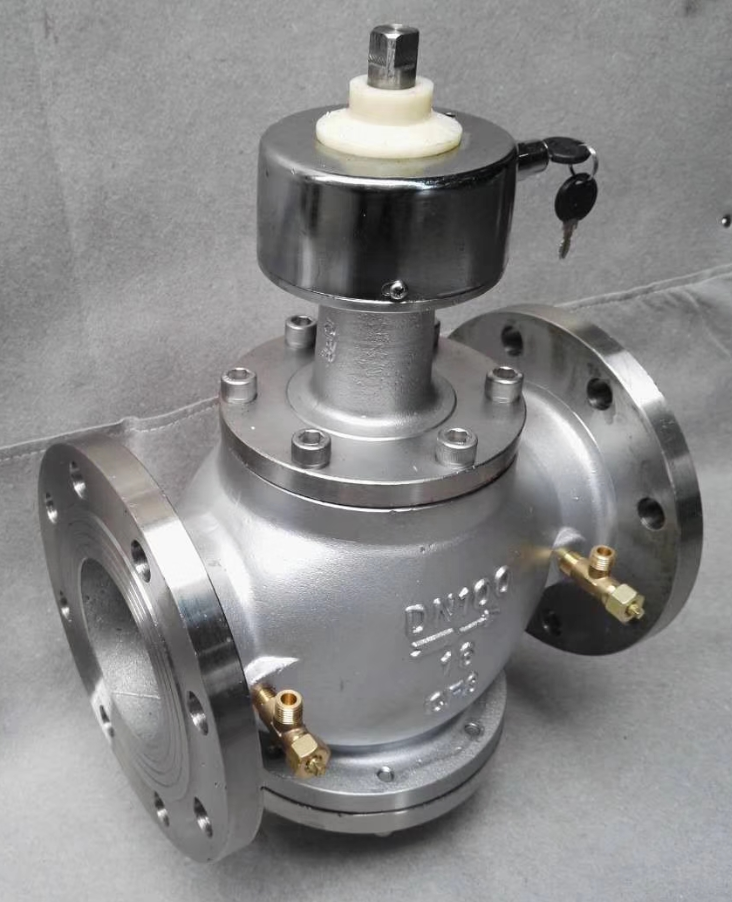

       ZL47F自力式流量控制阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经被控系统流量平衡的阀门，具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制，运行前一次测试调节，可使系统流量自动互定在预先设置的设定直。该阀门流量调节准确，操作简单，运做平稳，性能可靠，使用寿命长。用于需要进行流量控制的水系统中，尤其适用于供热、空调等非腐蚀性液体介质的流量控制。运行前一次性调节，即可使系统流量自动恒定在要求的设定值。

二、结构特点：

1、能使系统流量自动平衡在要求的设定值上；
2、能自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均“，提高供热，空调的室温合格率；
3、能有效克服”大流量，小温差“的不良运行方式，提高系统能效，实现经济运行；
4、采用数字显示装置，直接设定手动调节阀开度确定流量，使用智能仪表依次性调试。



三、工作原理：

         自力式流量控制阀的作用是在阀的进出口压差变化的情况下，维持通过阀门的流量恒定，从而维持与之串联的被控对象（如一个环路、一个用户、一台设备等，下同）的流量恒定。管网中应用自力式流量平衡阀，可直接根据设计来设定流量，阀门可在水压作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差。自力式流量控制阀的名称较多，如自力式流量平衡阀、定流量阀、自平衡阀、动态流量平衡阀等。各种类型的自力式流量控制阀，结构各有相异，但工作原理相似。

四、选型设计：

1、一般在管网的分支点，热口，室内立管皆应设计、安装自力式控制阀，以提高系统调节性能。

2、自力式控制阀可安装在供水管上，也可安装在回水管上。当系统流体工作压力超过散热器允许工作压力时，为安全起见，自力式控制阀宜安装在供水管上。

3、最高使用温度100℃，公称压力1.6MPa，(温度>100℃以上的要定做）。

4、适用压差范围：20-30KPa。当系统体工作压差超过300LPa时，为防止产生噪音，应采取措施将多出的压差消耗掉。

5、选用DN15-DN25口径的自力式平衡阀，须注明连接方式。

五、安装与调试：

1、安装方式：水平、垂直均可；

2、安装时要注意阀体外水流指示箭头，遵循方向安装；

3、安装前要彻底清除管道内的杂物，通水前必须彻底冲洗管道；

4、流量调节方法；

（1）把侧压小阀与智能仪表上的软管连接好；

（2）松开侧压小阀的阀杆；

（3）用钥匙打开锁销，使锁销从锁体中弹出；

（4）用活动扳手顺时针慢慢旋转阀杆；流量逐渐减小并在智能仪表上显示出来，直到达到设定值为止

（5）左右微转阀杆，使数显窗口内的数字与窗口内数字与窗口对正；

（6）拔下钥匙，将锁销推进锁体，此时开度已被锁定。　

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
