一、简介：

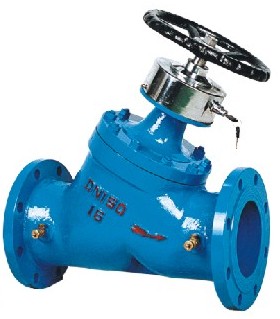

SP45F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。
二、产品特点：
1、调节性能优良；
2、截止功能优良；
3、准确到1/10圈的开启圈数显示；
4、理论流量特性曲线为等百分比（近似）特性，当阀权度为30-50%时，实际流量特性为线性；
5、具备开度锁定功能，非物业管理人员无法改变设定状态；
6、可方便地对压力、流量进行调节，配套智能仪表可方便地显示工作压差与流量，指导和记录平衡调节方案；
7、聚四氟乙烯密封，密封性能好，使用时间长；
8、根据其开度百分比和阀门前后压差，可计算通过阀门的流量；
9、内部元件用不锈钢、铜合金制造，抗锈蚀性能好；
10、内升降阀杆不需要预留操作空间；
11、阀体材质：DN15-DN300为灰铸铁；DN350-DN600为碳素铸钢；DN15-DN32为锻压铜合金。
三、性能参数：
|
型号 |
SP15F-10/16 |
SP45-10/16 |
备注 |
|
试验压力 |
1.5(MPa)2.4(MPa) |
需要耐腐蚀、高压、高温的阀门，可面议预定。 |
|
|
工作压力 |
1.0(MPa) 1.6(MPa) |
||
|
工作温度 |
≤120℃ |
||
|
适用介质 |
水、蒸汽、油品 |
||
|
特性曲线 |
等百分比 |
||
|
安装使用范围 |
管网系统的主干、分去干、室内供水管、分去立管以及多台锅炉 |
||
四、外形尺寸：
|
型号 |
公称通径(mm) |
尺寸(mm) |
|
|
L |
H |
||
|
SP15F-25 |
15 |
100 |
128 |
|
20 |
115 |
128 |
|
|
25 |
125 |
130 |
|
|
32 |
140 |
150 |
|
|
40 |
160 |
187 |
|
|
SP45F-16/25 |
32 |
180 |
230 |
|
40 |
200 |
242 |
|
|
50 |
230 |
250 |
|
|
65 |
290 |
260 |
|
|
80 |
310 |
329 |
|
|
100 |
350 |
340 |
|
|
125 |
400 |
424 |
|
|
150 |
480 |
454 |
|
|
200 |
550 |
517 |
|
|
250 |
622 |
573 |
|
|
300 |
698 |
617 |
|
|
350 |
787 |
705 |
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
