一、简介:

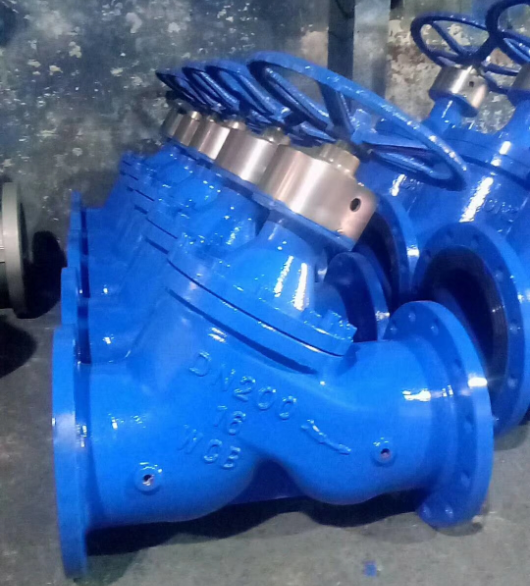

SP45F静态平衡阀是一种具有数字锁定特殊功能的调节型阀门,采用直流型阀体结构,具有更 好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。
二、产品特点:
1.线性流量特性,开度大时流量大,开度小时流量小;
2.阀体采用直流式结构,流体阻力小;"
3.有开启百分比显示,开启圈数与阀杆螺距的乘积,即为开度数值;
4.阀门进出口有测压小阀,与智能仪表用软管连接后,可以方便地测量出阀门前后的压差和通过阀门的流量;
5.密封面采用聚四氟乙烯,密封性能好,寿命长。
三、技术参数:
公称压力:1.6MPa
适用温度:0~120℃
适用介质:水、油等非腐蚀性液体
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 API598
四、外形尺寸:
DN |
D |
L |
Hmax |
32 |
100 |
185 |
275 |
40 |
110 |
205 |
275 |
50 |
125 |
235 |
305 |
65 |
145 |
295 |
345 |
80 |
160 |
315 |
395 |
100 |
180 |
355 |
430 |
125 |
210 |
400 |
283 |
150 |
240 |
480 |
285 |
200 |
295 |
600 |
467 |
250 |
355 |
730 |
480 |
300 |
410 |
850 |
515 |
350 |
470 |
980 |
1035 |
