一、产品简介：

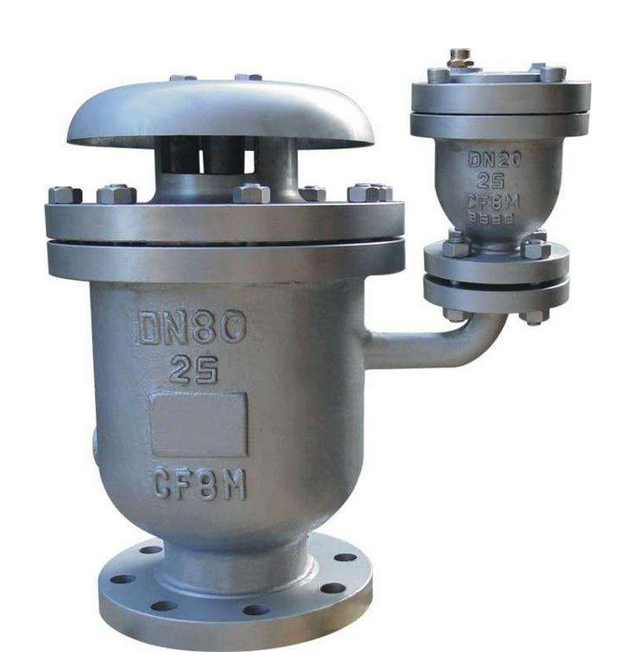

FGP4X复合式高速排气适于装在水泵出水口或送配水管线中，用以排除管线中大量集结的空气，同时把管线较高处集结的微量空气排放至大气中，以提高管线及水泵使用效率，且于管内一旦有负压产生时，本阀可迅速吸入外界空气，避免管线因负压而造成破管现象的发生。当输水管内开始注水时，活塞或浮球停留在开启位置，进行大量排气。当空气排完时，阀内积水，浮球被浮起，活塞或浮球关闭位置，停止大量排气。当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时少量空气由微量排气阀排出。当水泵停止，管内水流空时或遇管内产生负压时，活塞迅速开启，吸入空气，确保管线安全。
二、性能参数：
公称通径：DN25-DN400
公称压力：1.0MPa-2.5MPa
适用温度：0-70℃
适用介质：清水
阀体材质：铸铁、球铁、铸钢、不锈钢
连接方式：法兰
三、零部件材料：
|
名称 |
材料 |
名称 |
材料 |
|
阀体 |
球墨铸铁 |
阀盖 |
球墨铸铁 |
|
O型圈 |
NBR |
活塞架 |
铝青铜 |
|
密封环 |
NBR |
活塞 |
不锈钢 |
|
浮球 |
不锈钢 |
排气罩 |
球墨铸铁 |
|
微量排气阀 |
铸铁 |
- |
- |
四、外形尺寸：
|
DN |
D1 |
D2 |
t |
n-d |
H |
L |
|
100 |
180 |
220 |
19 |
8-19 |
≈413 |
425 |
|
150 |
240 |
285 |
19 |
8-23 |
≈447 |
505 |
|
200 |
295 |
340 |
20 |
8-23 |
≈563 |
851 |
|
250 |
350 |
395 |
22 |
12-23 |
≈787 |
880 |
|
300 |
400 |
445 |
24.5 |
12-23 |
≈870 |
905 |
|
400 |
515 |
565 |
24.5 |
16-28 |
≈893 |
991 |
