一、简介：

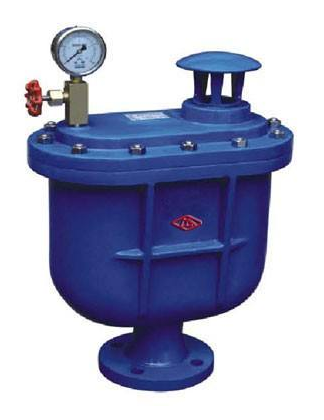

CARX复合式排气阀阀体为圆桶状，阀门内件包括不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或配水管线中，用来排除集积在管中的空气，以提高管线及水泵的使用效率，当管内一旦产生负压时，此阀迅速吸入外界空气，以防止管线因负压而损坏。当管内开始注水时，阀瓣处在开启的位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气，当管内水正常输送时，如有少量空气聚集在阀内到相当的程度，阀内水位下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速开启，吸入空气，确保管线安全。
二、主要参数：
公称压力：1.0～1.6MPa
公称通径：DN25～32mm为螺纹连接；DN50～200mm为法兰连接
适用介质：水、油等非腐蚀性液体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
三、零部件材料：
|
NO |
名称 |
材质 |
|
1 |
阀体 |
HT200 |
|
2 |
阀盖 |
HT200 |
|
3 |
浮球 |
304不锈钢 |
|
4 |
定位架 |
不锈钢 |
|
5 |
杠杆 |
H59黄铜 |
|
6 |
塞头 |
不锈钢 |
四、外形尺寸：
|
公称通径DN |
D |
D1 |
D2 |
L |
L1 |
H |
Z-∮d |
|
20 |
105 |
75 |
57 |
280 |
190 |
330 |
4-14 |
|
25 |
115 |
85 |
67 |
280 |
190 |
330 |
4-14 |
|
50 |
160 |
125 |
102 |
360 |
210 |
470 |
4-14 |
|
80 |
195 |
160 |
138 |
400 |
245 |
550 |
4-18 |
|
100 |
215 |
180 |
158 |
460 |
275 |
620 |
8-18 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
