一、简介：

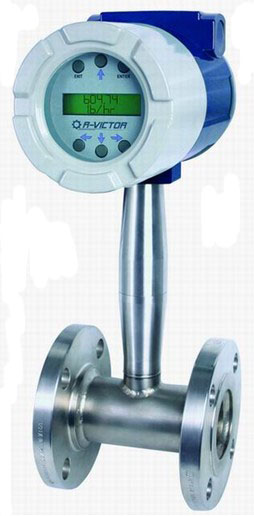

      涡街流量计是根据卡门（Karman）涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。涡街流量计也称之为旋涡流量计或卡门涡街流量计  。综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

二、产品特点：

1.结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
2.安装简单，维护十分方便。
3.检测传感器不直接接触被测介质，性能稳定，寿命长。
4.输出是与流量成正比的脉冲信号，无零点漂移，精度高。
5.测量范围宽，量程比可达1：10。
6.压力损失较小，运行费用低，更具节能意义。

三、技术指标：

测量介质：   气体、液体、蒸汽
连接方式：   法兰卡装式、法兰式、插入式
口径规格：   法兰卡装式口径选择 25,32,50,80,100
法兰连接式口径选择 ： 100,150,200
流量测量范围：  正常测量流速范围   雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s。
正常测量流量范围 ： 液体、气体流量测量范围见表2； 蒸汽流量范围见表3。
测量精度：  1.0级 1.5级
被测介质温度：  常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
输出信号 ：  脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
脉冲占空比约50%，传输距离为100m
脉冲电流远传信号 4～20 mA，传输距离为1000m
仪表使用环境 ：  温度 -25℃～+55℃ 湿度：5～90% RH50℃
材质 ： 不锈钢，铝合金
电源：   DC24V或锂电池3.6V
防爆等级：   本安型iaIIbT3-T6，防护等级 IP65。

四、安装条件：

1.传感器应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相同的管道上。传感器的上游 和下2游应配置一定长度的直管段，其长度应符合前直管段15～20D，后直管段5～1OD的要求。
2.安装液体传感器的附近管道内应充满被测液体。
3.传感器应避免安装在有强烈机械振动的管道上。
4.直管段的内径尽可能与传感器通径一致，若不能一致，应采用比传感器通径略大的管道，误差 要≤3%，并不超过5mm。
5.传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
