一、简介：

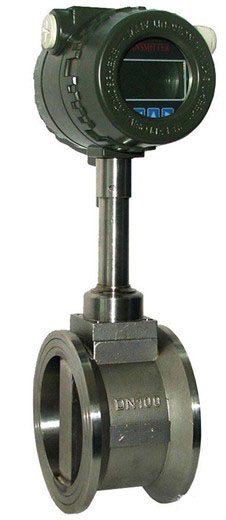

       天然气流量计采用卡门涡街原理制造，具有测量精度高、量程宽、功耗低、安装方便、操作简单、压力损失小等优点，可测量工况体积流量或标准体积流量（一体化智能温度、压力补偿），根据用户需要，可附带脉冲或4～20mADC电流输出功能。是目前比较理想的天然气计量仪表。在流体管道中，垂直插入—个柱形阻挡物，在其后部（相对于流体流向）两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列，我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体。实验证明，在一定条件下旋涡的分离频率与流体的流速成线性关系。因而，只要检测出旋涡分离的频率，即可计算出管道体的流速或流量。

二、产品特点：

1.采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长;
2.采用新型微处理器与高性能的集成芯片，运算精度高、整机功能强大，性能优越;
3.采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行;
4.按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度;
5.采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择;
6.流量计表头可180°旋转，安装使用简单方便;
7.高精确度，一般可达±1.5%R、±1.0%R;
8.重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计;
9.可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据。

三、性能参数：

口　径：DN15～DN3000mm
公称压力：0.6～42MPa
工况温度：-180～+500℃
精　 度：±0.2～±1.5%FS
量 程 比：1：10
壳　 体：碳钢；不锈钢(或按用户要求提供)(衬氟)
供电方式：内置3.6VDC锂电池（两年换一次）；外供24VDC（可选）
输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
防护等级：IP65 IP67
防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
执行标准：企标Q/BET05-06
表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检
公称通径：卡装式：DN10～DN300； 插入式：DN350～DN1000； 法兰式：DN10～DN300。

四、注意事项：

1、精度等级和功能根据测量要求和使用场合选择仪表精 度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式天然气流量计。

2、测量介质流速、仪表量程与口径 测量一般的介质时，天然气流量计的满度 流量可以在测量介质流速0.5—12m/s范围内 选用，范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同，应视测量流量范围是否 在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提 高管内流速，得到满意测量结果。

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
