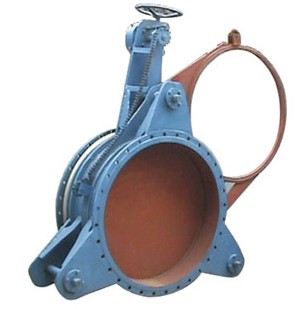

一、简介：
链轮式盲板阀是一种手、电动或气、液动切断气体介质的闸板阀，它分为短系列与长系列两种形式，长系列带有伸缩节，介质流向应从无伸缩节端流入，(一般用于较厂管道)；由于本阀结构新颖，重量轻、体积小，广泛的应用在冶金、化工、矿山、石油、机械等行业的气体管道系统中.盲板阀共有三个驱动装置，其中有两个手动夹紧或松开装置，一个为使闸板开通或者关闭的电动装置，在开或关闸板中，首先松开两个手动装置，而后再启动电动装置，以达到闸板开或关的目的(特别注意：两个手动装置不松开，不得开启电动装置)，闸板开或关完成后，再将两个受动装置夹紧，管道方能进行工作。
二、性能规范：
公称通径：100~2400
公称压力：0.05~0.25MPa
适用温度：120℃ 200℃ 300℃ 450℃
结构形式：短系列
适用介质：煤气及有毒、有害、易燃气体
工作压差：0.05~0.25MPa
材质：碳钢
类型(通道位置)：直通式
流动方向：双向
用途：截止
连接形式：法兰
驱动方式：手动
压力环境：常压
适用范围：应用于工矿企业，市政、环保等行业的气体介质管路系统中。
三、安装及操作方法：
1、安装：
扇形盲板阀在开启式左、右阀体应有16~20mm的轴向位移，因此，管路在阀门启闭过程中也应具有满足上诉位移的弹性变形或位移，安装形式请与我公司技术部联系。扇形盲板阀在能够保证管道外力不作用在阀门上的情况下，对安装位置不做规定。
2、操作方法：
用扳手依次逆时针旋动三个连接螺杆，使阀体与阀板分离并有均衡，适量的间隙（16mm左右）确认后转动阀板到工作位置，反向旋动连接螺杆，使阀板与阀体紧密接触，达到绝对密封的目的。

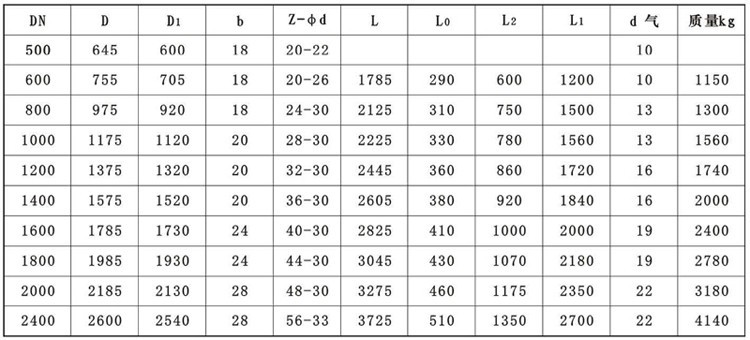

四、主要连接尺寸：
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
