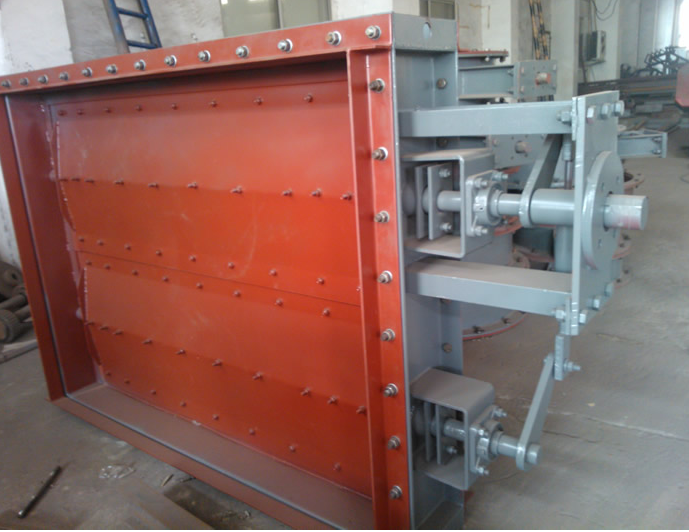

一、产品概述：
关闭挡板风门也称关断门、风道挡板门或烟道挡板门，常用于电厂或其它行业中的烟管、风道中做截流介质用，风门启闭角度90℃，它具有全开全关两个功能，使系统某一管路介质全部流通或关闭。根据形状可分为方形关闭挡板门和圆形关闭挡板门；根据驱动方式可分为手动关闭挡板门、电动关闭挡板门和气动关闭挡板门；根据制造工艺可分为铸造式关闭挡板门和焊接式关闭挡板门；根据材质可分为铸铁关闭挡板门、碳钢关闭挡板门、不锈钢关闭挡板门和镍基合金关闭挡板门。
二、结构组成：
主要由由框架、叶片、密封片、主轴、轴承、轴封、曲柄连杆机构、执行机构（选购件）等几部分组成。框架采用钢板模压成形、型钢焊接成形或铸造成形，叶片采用钢板模压成形或铸造成形，截面流线型叶片确保介质压损极小。
三、注意以下事项：
1.半闭档板风门规格中的宽或长是指风门框架的内边框的内边尺寸，宽度是与档板垂直方向的尺寸。
2.根据与风门相接管道的内边尺寸，选择风门规格中相同或相近的规格，单边允许的最大错位是50mm。
3.风门在管路布置中，应保持档板轴在水平位置。
4.对系列中未包括的规格，根据用户要求，可进行特殊设计。
四、主要性能参数：
1、工作压力： 一般<26000Pa，大规格的或有特殊要求的另行注明；
2、工作温度： 一般<350℃，高于350℃的另行注明（高温风门可达1100℃）；
3、驱动方式：手动、电动、气动；
4、执行机构（选购件）： 90°角行程部分回转式、开关型；
5、密封效果：>99%，有特殊要求的另行注明（最高可达99.5%以上的密封效果）。
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
