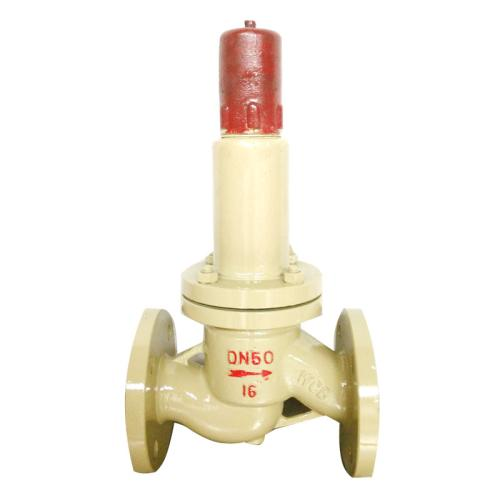

一、AHN42F 平行式安全回流阀概述:
AHN42F平行式安全回流阀是一种由进口静压开启的自动泄压防护装置,它是压力容器为重要的安全附件之一,它的功能是:当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故,所以安全阀又被称为压力容器的终保护装置。安全阀根据工作压力能自动启闭,一般安装于封闭系统的设备或管路上保护系统安全。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。安全阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。
二、主要零部件材料:
NO |
零件名称 |
A42Y-160P A42Y -320P 材料 |
1 |
阀 座 |
2Cr13 |
2 |
阀 体 |
WCB |
3 |
调 节 圈 |
2Cr13 |
4 |
反 冲 盘 |
2Cr13 |
5 |
阀 瓣 |
2Cr13+PTFE |
6 |
导 向 套 |
2Cr13 |
7 |
阀 盖 |
ZG230-450 |
8 |
弹 簧 |
50CrVA |
9 |
阀 杆 |
2Cr13 |
10 |
调整螺杆 |
45 |
11 |
阀 帽 |
ZG200-400 |
三、主要连接尺寸:
公称通径 |
尺寸 |
|
|
|
|
|
|
D |
D1 |
D2 |
b |
Z-ød |
L |
H |
|
40 |
150 |
110 |
85 |
16 |
4-18 |
200 |
236 |
50 |
165 |
125 |
100 |
16 |
4-18 |
230 |
266 |
65 |
185 |
145 |
120 |
20 |
4-18 |
290 |
430 |
80 |
200 |
160 |
135 |
20 |
8-18 |
310 |
490 |
100 |
215 |
180 |
155 |
22 |
8-18 |
350 |
548 |
150 |
280 |
240 |
210 |
24 |
8-23 |
480 |
706 |
四、功能作用:
当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故,所以安全阀又被称为压力容器的最终保护装置。安全回流阀根据工作压力能自动启闭,一般安装于封闭系统的设备或管路上保护系统安全。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。安全回流阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。当设备或管道内压力超过规定值时,即自动开启泄压,保证设备和管道内介质压力在规定数值以内,防止发生事故。阀门自动开启,介质从中泄出、减压;当压力回到正常值时,弹簧压力又将阀芯推向阀座,阀门自动关闭。安全回流阀类的作用是防止管路或装置中的介质压力超过规定数值,从而达到安全保护的目的。
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
