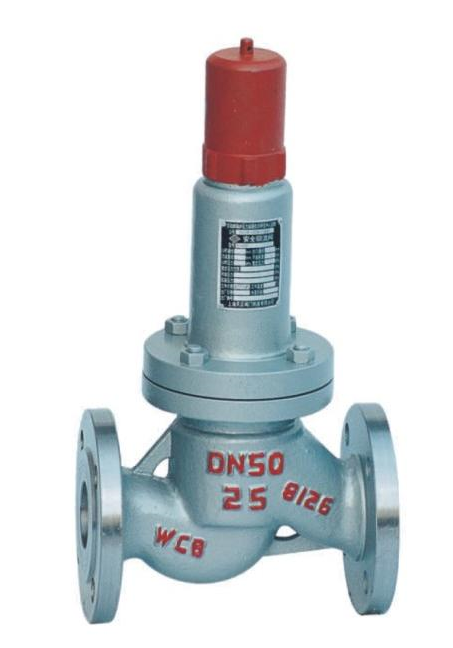

一、AHN42F-P18平行式安全回流阀产品描述
AHN42F-P18平行式回流安全阀是一种用在回流管道设备上的一种安全阀,与A42F有点相同,都是用于液化气上的,但是平行式回流安全阀除了当做安全阀保护管道,它还有个性能就是防止介质倒流,有个回流的功能,就是用来开启时气回流管道的作用,主要安装于液化石油气站罐泵出口,来保证管道设备的正常运行,注意该阀门需通过压力试验才能使用,适用于液化气温度-40°至80°之间。
二、主要零部件材料
NO. |
零件名称 |
AH42F-C A42F-C 材料 |
1 |
阀座 |
2Cr13 |
2 |
阀体 |
WCB |
3 |
调节圈 |
2Cr13 |
4 |
反冲盘 |
2Cr13 |
5 |
阀瓣 |
2Cr13+PTFE |
6 |
导向套 |
2Cr13 |
7 |
阀盖 |
ZG230-450 |
8 |
弹簧 |
50CrVA |
9 |
阀杆 |
2Cr13 |
10 |
调整螺杆 |
45 |
11 |
阀帽 |
ZG200-400 |
三、外形尺寸和连接尺寸
公称通径 |
尺寸 |
||||||
D |
D1 |
D2 |
b |
Z-ød |
L |
H |
|
40 |
150 |
110 |
85 |
16 |
4-18 |
200 |
236 |
50 |
165 |
125 |
100 |
16 |
4-18 |
230 |
266 |
65 |
185 |
145 |
120 |
20 |
4-18 |
290 |
430 |
80 |
200 |
160 |
135 |
20 |
8-18 |
310 |
490 |
100 |
215 |
180 |
155 |
22 |
8-18 |
350 |
548 |
150 |
280 |
240 |
210 |
24 |
8-23 |
480 |
706 |
四、产品制造标准:
设计制造标准:GB/T 12243-2005
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
