一、简介：

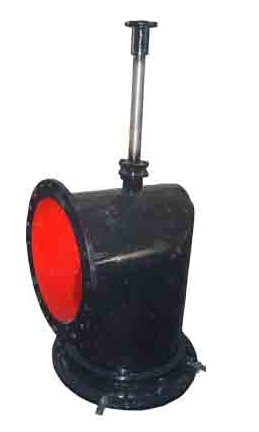

      pz型配水闸阀，配水闸门具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用。 配水闸门在存放期间，操纵台丝杠应涂以防锈油脂，避免曰 晒雨淋。阀门部件应避免沾染油脂。防止橡胶老化变质。在藻注井壁时，予留短管孔和支承闸阀的横钢孔，泵房地 面予留操纵台基础孔。连接闸阀和短管的法兰(中间加橡胶垫)把短管穿入予留孔 中，借闸阀的外露闸杆找好垂直度，固定支撑槽钢。操纵台就位后，按本说明书要求尺寸提升丝杆。核对阀杆至丝杆间的连接杆长度，装上连接杆，再校对一 下垂直度，把操纵台和短管固定。卸下阀杆端部的卡环，检查整个机构操作是否灵活。

二、结构特点：
1、配水闸门闸阀由操纵台，连接杆、阀杆、闸阀、短管等部件组成。
2、PZ—1型操纵台由人工操作。手轮与螺母固定在一起，旋转手轮，带动丝杠升降。螺母下端装有滚珠，以减少旋转时的阻力。 PZ—II型用小型电动机作为动力源替代人工操作，可实现远程控制，方便、快捷
3、闸阀由阀体和阀辨构成。 阀体为焊接件，下部装有锥形密封环、与阀辨共同构成密封部分。阀辨由焊接件与橡胶垫构成，通过带有螺栓组件与阀杆连接，以保证阀的密封性能。
4、短管用于埋入配水井壁，为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。本说明书中规定了5米、4.5米、4米、3.5米四个档次，用户也可按实际安装高度确定连接杆的长度。

三、适用介质：
公称通径：200-2000
公称压力：0.1MPA
安装方式：靠墙式、法兰式
适用介质：污水、海水、清水

四、安装与维护：

1、本产品在存放期间，操纵台丝杠应涂以防锈油脂，避免曰 晒雨淋。阀门部件应避免沾染油脂。防止橡胶老化变质。
2、在藻注井壁时，予留短管孔和支承闸阀的横钢孔，泵房地 面予留操纵台基础孔。
3、连接闸阀和短管的法兰(中间加橡胶垫)把短管穿入予留孔 中，借闸阀的外露闸杆找好垂直度，固定支撑槽钢。
4、操纵台就位后，按本说明书要求尺寸提升丝杆。
5、核对阀杆至丝杆间的连接杆长度，装上连接杆，再校对一 下垂直度，把操纵台和短管固定。
6、卸下阀杆端部的卡环，检查整个机构操作是否灵活。

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
