一、简介：

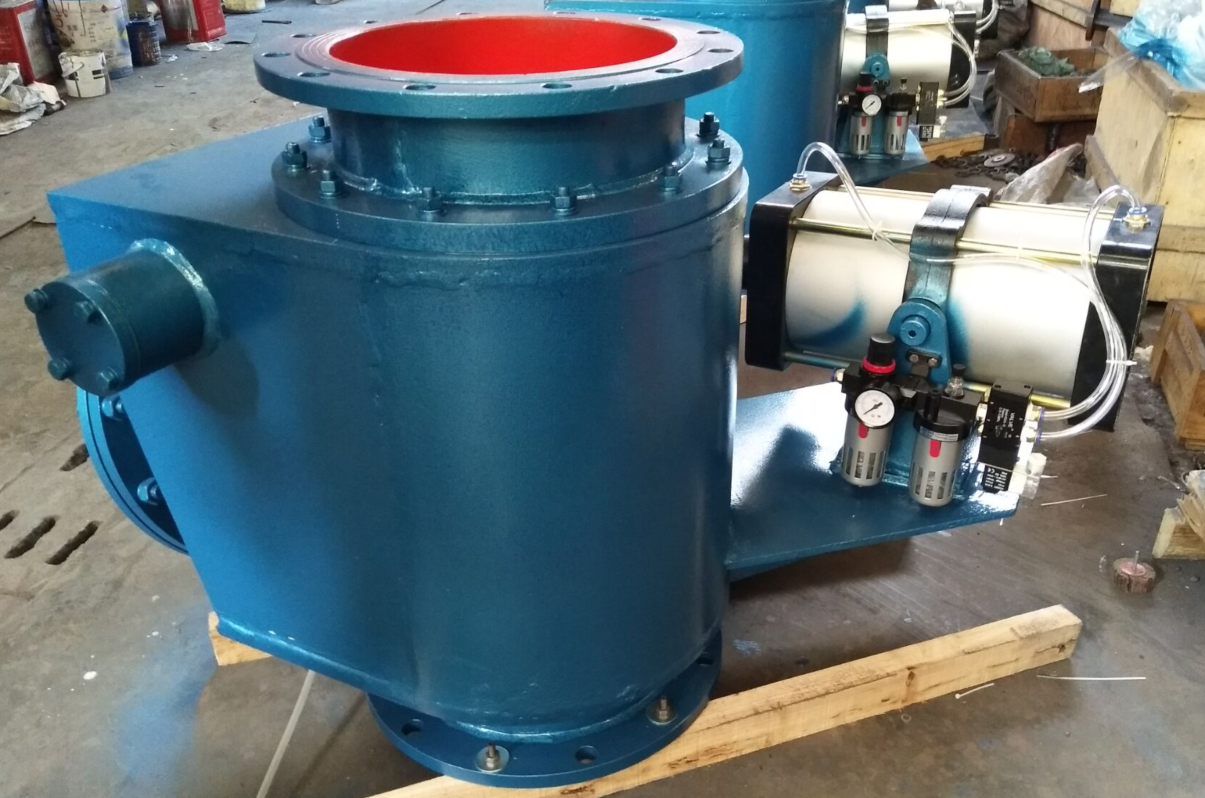

PZ648MX偏置式气动钟阀是在以前的钟阀的基础上改进的，具有体积小，轴承不进灰，润滑性能好，使用寿命长，符合喷煤系统上小体积大口径的专用设备。用气动装置通过机械执行机构驱动阀塞完成启闭动作.适用于自动控制和远距离操作的场合。密封部位为橡胶软密封，本阀应用于冶炼高炉喷煤系统煤粉输送控制。全开时由于阀板的偏置，介质对阀板没有冲刷。该阀的开关位置由限位开关反馈到操作控制室，可远程控制。密封部位为橡胶软密封，本阀应用于冶炼高炉喷煤系统煤粉输送控制。全开时由于阀板的偏置，介质对阀板没有冲刷。PZ648MX偏置式气动钟阀的开关位置由限位开关反馈到操作控制室，可远程控制。密封部位为橡胶软密封，本阀应用于冶炼高炉喷煤系统煤粉输送控制。全开时由于阀板的偏置，介质对阀板没有冲刷。该阀的开关位置由限位开关反馈到操作控制室，可远程控制。
二、性能规范：
公称压力 1.6Mpa 电源电压 AC 220V
密封试验压力 1.76 Mpa 气源压力 压缩空气0.4-0.6MPa
强度试验压力 2.4 MPa 适用温度 ≤300℃
启闭时间 ≤15 S 适用介质 含煤气尘灰，烟气尘灰，煤粉等干燥细粉物料。
三、技术参数：
|
公称压力 |
1.0 |
MPa |
|
壳体试验压力 |
1.5 |
|
|
密封试验压力 |
1.1 |
|
|
适用温度 |
≤150 |
℃ |
|
适用介质 |
煤粉等 |
|
四、外形尺寸：
|
DN |
D1 |
a0 |
n-d0 |
n-M |
D |
b |
B1 |
D' |
D'1 |
n'-d0' |
a10 |
n |
B |
H |
L |
|
300 |
510 |
11.25 |
16-27 |
16-24 |
560 |
30 |
100 |
965 |
890 |
24-34 |
7.5 |
36 |
750 |
780 |
356 |
|
300 |
525 |
11.25 |
16-30 |
16-27 |
565 |
30 |
100 |
965 |
895 |
24-34 |
7.5 |
36 |
750 |
780 |
356 |
|
400 |
660 |
7.5 |
24-27 |
24-24 |
710 |
30 |
125 |
1020 |
950 |
24-34 |
7.5 |
38 |
885 |
830 |
500 |
|
500 |
730 |
7.5 |
24-34 |
24-30 |
795 |
40 |
140 |
1120 |
1050 |
28-34 |
6.43 |
38 |
1020 |
880 |
610 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
