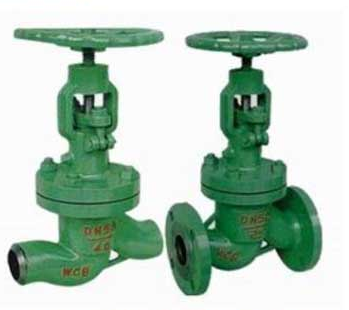

焊接真空截止阀

型号：NKJ61H

产品时间：2019/6/17 9:05:43

简要描述：

真空焊接截止阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用，实现零泄漏。密封面之间摩擦系数小，起闭方便，而且，密封面的磨损有自动补偿功能。真空截止阀结构简单，紧凑，检修方便，使用寿命长。

一、简介：

真空焊接截止阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用，实现零泄漏。密封面之间摩擦系数小，起闭方便，而且，密封面的磨损有自动补偿功能。真空截止阀结构简单，紧凑，检修方便，使用寿命长。阀盖填料室设有真空密封机构，具有自胀押金压紧作用，并且，各连接面采用高强膨胀材料密封，使系统与大气隔离，具有很好的真空密封性能。本系列阀门连接形式分为法兰连接、焊接连接两种，驱动方式为手动、电动两种。该系列真空焊接截止阀适用于工作温度≤425℃和≤550℃，工作介质为水、空气、蒸汽的管路上，作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统，起到真空密封隔离作用。

二、主要结构特点及用途:

1、主体采用铸锻结构，具有平行双密封副半强制双向密封，密封到位运动和楔形块楔紧运动分步作用实现零泄漏。

2、真空截止阀密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。

3、真空截止阀结构简单、紧凑、检修方便，使用寿命长。

4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。

5、真空截止阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。

该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

三、性能规范：

产品类型 Product type	壳体强度试验/MPa Sheli strangth test	上密封试验/MPa Back seal test	密封试验/MPa Seal test	适用介质 Applicable medium	适用温度/℃ Applicable temperature
NKJ61H-40	6.O	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤425
NKJ61H-64	96	7.O	7.O
NKJ61H-100	15.O	11.0	11.O
NKJ61Y-40l	6.O	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤550
NKJ61Y-64l	9.6	7.0	7.O
NKJ61Y-1OOI	15.O	11.O	11.O

四、零部件材料：

零件名称 Part name	阀体、阀盖Body Bonnet	阀杆 Valve Stem	阀瓣Disc	密封面 Sealing face	阀杆螺母 Yokenut	填料 Packing	紧固件 Fasteher
NKJ61H-C型	25或WCB	铬不锈钢 Crstain mless teel	铬不锈钢 Crstain mless steel	H：合金钢 H：alloy steel	铝青铜 AI bronze	膨胀复合石墨 Expanding compound graphlte	优质碳钢 High-grade carbon steel
NKJ61Y-l型	铬钼钢 Cr.Mo steel	20CrlM01vA 或38CrMoAlA	12CrlMo 1VA	Y：硬质合金 Y:oarbide alloy	铝青铜 AI bronze	膨胀复合石墨 Expanding compound graphlte	铬钼钢 Cr.Mo steel

五、外形尺寸：

公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main extemal and connectingd mensions
公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	L	H	D	D0	D1	L1	α	W
1O	4.0	130	245	36	11	18.4	1O	-	120
15		130	245	36	16	22.5	1O	-	120
20		150	265	44	21	28.5	11	-	160
25		160	270	48	26	34.5	12	-	200
32		180	285	48	34	-	-	37o30'	200
40		200	320	55	40	-	-	37o30'	240
50		230	365	64	48	-	-	37o30'	320
65		290	41O	82	66	-	-	37o30'	300
80		31O	430	95	78	-	-	37o30'	300
100		350	470	117	1OO	-	-	37o30'	350
125		400	500	143	126	-	-	37o30'	350
150		480	533	167	150	-	-	37o30'	400

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
