一、简介：

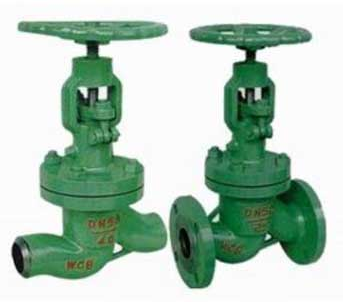

NKJ41H真空截止阀适用于公称压力PN4.0～10.0Mpa，工作温度≤200℃的火力电站回水冷凝系统管道上，切断或接通中的介质。适用介质为：水、蒸汽等。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便，使用寿命长。阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
二、结构特点：
1.产品按JB/T3595标准设计制造，满足电站设备配套使用要求。
2.设计了真空密封结构填料室，隔离真空可靠。
3.阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。
4.法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离可靠。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
三、零部件材料：
|
阀体 |
25、WCB |
Cr5Mo |
|
阀盖 |
25、WCB |
Cr5Mo |
|
支架 |
25、WCB |
Cr5Mo |
|
阀瓣 |
2Cr13、WCB |
Cr5Mo |
|
阀杆 |
2Cr13 |
38CrMoAL、25Cr2MoV |
|
阀座 |
25、304 |
304 |
|
密封环 |
膨胀柔性石墨 |
|
|
填料 |
膨胀柔性石墨 |
|
|
阀杆螺母 |
ZCuA110Fe3 |
|
四、 外形尺寸：
|
|
公称压力PN(MPa) |
主要外形及连接尺寸(mm) |
|||||||
|
L |
H手 |
D |
Do |
D1 |
L1 |
α |
W |
||
|
10 |
4.0 |
130 |
245 |
36 |
11 |
18.4 |
10 |
|
120 |
|
15 |
130 |
245 |
36 |
16 |
22.5 |
10 |
|
120 |
|
|
20 |
150 |
265 |
44 |
21 |
28.5 |
11 |
|
160 |
|
|
25 |
160 |
270 |
48 |
26 |
34.5 |
12 |
|
200 |
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
