一、简介：

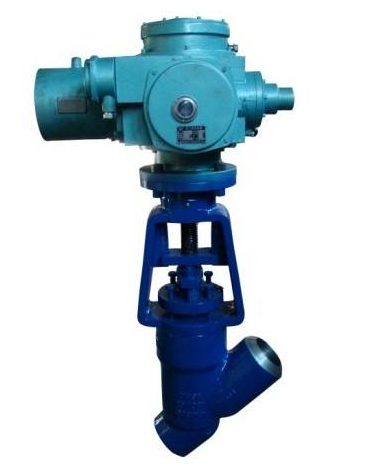

J965Y高压电站Y型截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。本阀要水平安装截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
二、结构特点：
1，采用压力自紧式密封结构，用牵制板予紧密封圈，密封圈采用成型的柔性石墨圈，介质压力越高，密封性能越好．
2，采用撞击式手轮减少了操作力．
3，阀座嵌入阀体，平面密封，阀瓣与阀座密封面均采用钴基硬质合金等离子喷焊而成，耐磨，抗擦伤，阀杆表面经抗蚀性氮化处理，介质从阀瓣下面流入．
三、应用规范：
1、设计制造JB3595规定
2、结构长度按JB3595规定或按用户要求
3、连接端按JB3595规定或按用户要求
4、阀门检查和试验按JB3595规定
四、零部件材料：
|
1、零件名称 |
2、材料牌号 |
||
|
3、阀体 |
4、WCB |
5、WC6 |
6、WC9 |
|
7、活塞 |
8、A105 |
9、WC6 |
10、WC9 |
|
11、阀盖 |
12、25 |
13、12Cr1MoVA |
|
|
14、阀杆 |
15、1Cr17Ni2 |
16、20Cr1Mo1V1A |
|
|
17、密封环 |
18、05F |
19、05F |
20、柔性石墨 |
|
21、四开环 |
22、1Cr13 |
23、20CrMOIVIA |
|
|
24、填料 |
25、BSP-600 |
26、BSP-600 |
|
|
27、支架 |
28、WCB |
29、WCB |
|
|
30、阀杆螺母 |
31、ZQAL9-4 |
32、ZQAL9-4 |
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
