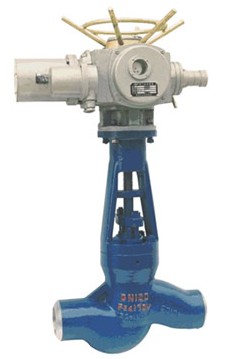

一、简介：
高温高压电动截止阀可以根据不同的压力,不同的温度,采用特殊的结构和相应的密封,试压采用工作压力的1.5倍试压,确保阀门在工作压力的状态下不会发生泄漏,同时保证在相应的温度下,密封不会发生变形,不会发生密封不严的现像。焊接式电站截止阀,是电力,电气,机电设备工程,电控设备工程中应用最多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J61H/Y型，外表美观，密封性能好，耐压高，拆装维护方便，深得广大新老客户的好评。
二、主要特点及用途：
1、高温高压电动截止阀与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好。寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上、具有耐高温、耐高压的特点。
三、制造标准：
1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。
四、零部件材料：
|
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
阀杆螺母 |
紧固件 |
|
J961H型 |
25 WCB |
25 WCB |
铬不锈钢铬 钼铝钢氮化 |
铬不锈钢 |
铬不锈钢 |
柔性 石墨 |
铝青铜 |
优质碳钢 铬钼钢 |
|
J961Y型 |
25 WCB |
25 WCB |
铬不锈钢铬 钼铝钢氮化 |
25 |
硬质合金 |
|||
|
J61Y-P54型 J961Y-P54型 |
12Cr1MoV WC6 |
12Cr1MoV WC6 |
20Cr1Mo1VA 38Cr1MoAIA |
12Cr1MoV |
硬质合金 |
|||
|
J61Y-P55型 J961Y-P55型 |
12Cr1MoV WC6 |
12Cr1MoV WC6 |
20Cr1Mo1VA 38Cr1MoA1A |
12Cr1MoV |
硬质合金 |
|||
|
J61Y-P57型 J961Y-P57型 |
12Cr1MoV WC9 |
12Cr1MoV WC9 |
20Cr1Mo1VA 38Cr1MoAIA |
12Cr1MoV |
硬质合金 |
五、结构图：
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
