一、简介：

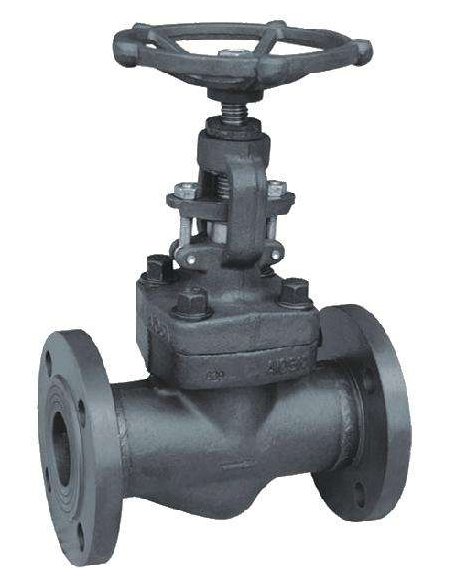

J41H锻钢截止阀有三种阀盖设计形式。一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
二、产品结构形式：
1、全通径或缩径
2、结构长度按ANSI/ASME B16.10
3、法兰按ANSI/ASME B16.5
4、自密封阀盖
5、明杆带支架
6、两端自动调整的填料压套；
7、本体倒密封
8、整体阀体法兰
9、对焊端按ANSI/ASME B16.25
10、环连接阀体阀盖垫片
11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖。
三、零部件材料：
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
TypeA105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304 F304(L) |
A182 F316(L) |
|
2 |
阀瓣 |
A276420 |
A276 304 |
A276 304(L) |
A276 F316(L) |
|
3 |
阀杆 |
A182 F6 |
A182 F304 |
Al82 F304(L) |
A182 F316(L) |
|
4 |
垫片 |
3 l 6夹柔性石墨 |
3l6夹SS+PTFE |
||
|
5 |
阀盖 |
A105 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
6 |
阀盖螺栓 |
A193 B7 |
A193 B16 |
A19388 |
A193 B8M |
|
7 |
圆柱销 |
A276420 |
|
|
|
|
8 |
填料压套 |
A276410 |
A182 F304(L) |
A182 F316(L) |
|
|
9 |
活节螺栓 |
A193 B7 |
A193816 |
A193 B8 |
A193 B8M |
|
10 |
填料压板 |
A216 WCB |
A35 l CF8 |
||
|
11 |
螺母 |
A1942H |
A1944 |
A194 8 |
A194 8M |
|
12 |
阀杆螺母 |
A276410 |
|||
|
13 |
销紧螺母 |
A1942H |
A1944 |
A194 8 |
A194 8M |
|
14 |
铭牌 |
SS |
|||
|
15 |
手轮 |
A 197 |
|||
|
16 |
填料 |
柔性石墨 |
PTFE |
||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
||
四、外形尺寸：
|
NPS |
缩径 |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
/ |
|
|
全径 |
/ |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
||
|
L |
79 |
79 |
92 |
11 1 |
120 |
152 |
l72 |
200 |
||
|
H(开OPEN) |
l66 |
1 66 |
171 |
207 |
240 |
258 |
330 |
355 |
||
|
W |
100 |
1 00 |
l 00 |
1 25 |
160 |
160 |
180 |
200 |
||
|
重量 |
螺栓式 |
1 9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
l4 6 |
|
|
焊接式 |
1 7 |
l 7 |
1 9 |
3 3 |
5 2 |
6 8 |
l0.6 |
13 8 |
||
|
|
|
|
|
|
|
|
|
|
|
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
