一、产品简介:

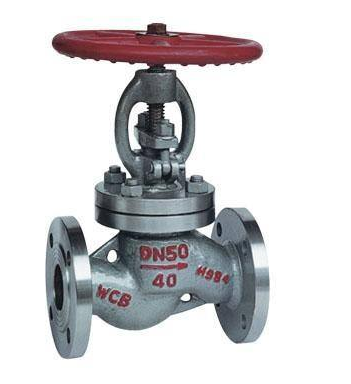

J41F燃气截止阀是一种燃气管道工程的安全配套装置,主要用于截断、接通、调节管路中的可燃性气体,具有良好的控制特性和关闭密封性能。其采用弹性V形聚四氟乙烯、柔性石墨或橡胶作为动密封填料,由填料盖、不锈钢弹簧提供初始密封,填料密封性能随介质压力上升而增强,即具有自密封性能,无需人工维护,特别适用于高中压输送管道。本产品被广泛应用城市供气管网系统煤气、液化石油气、天然气、氧气等多种燃气介质管路上。
二、产品特点:
1、针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点,根据介质具体特性,阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素),可耐氨气、液氨腐蚀,低温可至-40℃,限度保证工况条件使用要求。
2、日标截止阀密封副配对结构型式采用球、平面型,密封自动补偿,达到双重保险的效果,密封性能稳定,无粘着磨损,有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。
3、产品中法兰采用榫槽密封结构,即使在管道压力波动的情况下,保证中法兰密封绝对可靠。
三、零部件材料:
产品类型 |
零件名称 |
|||||
阀体、阀盖 |
阀杆 |
填料 |
密封面 |
垫片 |
紧固件 |
|
J41B-16/25C |
铸钢 |
碳钢 |
聚四氟乙烯 |
巴氐合金 |
石棉橡胶板 |
优质碳钢 |
J41B-16/25Q |
球墨铸铁 |
碳钢 |
聚四氟乙烯 |
巴氏合金 |
石棉橡胶板 |
优质碳钢 |
J41B-16/25K |
可锻铸铁 |
碳钢 |
聚四氟乙烯 |
巴氏合金 |
石棉橡胶板 |
优质碳钢 |
四、产品尺寸:
公称通径 |
主要外形尺寸及连接尺寸(mm) |
||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
f2 |
z-d |
H |
DO |
|
J41B-16C J41B-16Q J41B-16K |
|||||||||||
10 |
130 |
90 |
60 |
40 |
35 |
14 |
2 |
4 |
4-14 |
196 |
120 |
15 |
130 |
95 |
65 |
45 |
40 |
14 |
2 |
4 |
4-14 |
196 |
120 |
20 |
150 |
105 |
75 |
55 |
51 |
16 |
2 |
4 |
4-14 |
196 |
140 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
