一、简介:

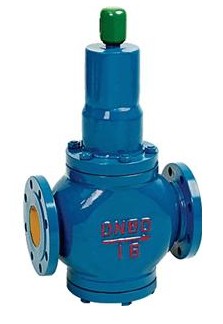

稳压调压阀、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。 利用水力平衡原理使减压阀处于关闭状态来隔断进出口的液体介质,并控制在一个较低的稳定的出口压力,从而实现减静压。在减压阀开启示录状态下,由于流通面积的改变,液体介质通过减压阀阀口处所造成的能量损失,实现减动压。
二、调试:
Y110、Y416型减压阀的调试如下:
1、静态调试:
a、关闭阀前的截止阀。
b、逆时针方向调节减压阀调节杆,将弹簧调至 松。
c、关闭阀后的截止阀,缓缓开启阀前的截止阀。
d、顺时针方向缓慢调节减压阀调节杆,观察阀后压力表,调至压力表为需要的阀后静态压力值为止。
e、如调压过头,须从 步开始重调。
三、主要性能及技术参数:
公称压力(Mpa) |
1.0 |
1.6 |
2.5 |
壳体试验压力(Mpa)* |
1.5 |
2.4 |
3.75 |
密封试验压力(Mpa) |
1.0 |
1.6 |
2.5 |
高进口压力(Mpa) |
1.0 |
1.6 |
2.5 |
出口压力范围(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
压力特性偏差(Mpa)△P2P |
GB12244-1989 |
||
流量特性偏差(Mpa)P2G |
GB12244-1989 |
||
渗漏量 |
0 |
||
工作温度 |
0℃-80℃ |
||
*:壳体试验不包括膜片、阀盖 |
四、外形尺寸:
公称通径DN |
外 形 尺 寸 |
||
L |
H |
Hl |
|
15 |
160 |
265 |
100 |
20 |
160 |
265 |
100 |
25 |
180 |
285 |
110 |
32 |
200 |
285 |
110 |
40 |
220 |
320 |
120 |
50 |
250 |
320 |
120 |
65 |
280 |
335 |
140 |
80 |
310 |
425 |
165 |
100 |
350 |
445 |
185 |
125 |
400 |
590 |
225 |
