一、简介:

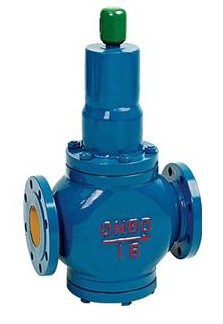

Y416弹簧薄膜式减压阀主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。本产品调压、稳压动作平稳,适用于水和油品及空气等非腐蚀性介质的管路。减压阀应存放在干燥的室内,通路两端必须用盲板堵塞,不准堆置存放.长期存放的减压阀应定期检查,清洗污垢,在各运动部位及加工面上应涂以防锈剂,防止生锈
二、工作原理及结构:
Y416弹簧薄膜式减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针方向转动调节螺钉,压缩调节弹簧,使膜片下移顶开付阀瓣,介质由a孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧.付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时主阀瓣在主阀瓣弹簧力的推动下上移,使主阀瓣与主阀座的间隙减小,介质流量随之减少,使阀后压力随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣和主阀座间隙增大,介质流量随之增加,使阀后压力随之增高达到新的平衡.
三、性能参数:
公称压力(Mpa) |
1.0 |
1.6 |
2.5 |
壳体试验压力(Mpa) |
1.5 |
2.4 |
3.75 |
密封试验压力(Mpa) |
1.0 |
1.6 |
2.5 |
zui高进口压力(Mpa) |
1.0 |
1.6 |
2.5 |
出口压力范围(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
压力特性偏差(Mpa)P2P |
GB12244-1989 |
||
流量特性偏差(Mpa)P2G |
GB12244-1989 |
||
渗漏量 |
0 |
||
工作温度 |
0℃-80℃ |
四、零部件材料:
零件名称 |
零件材料 |
阀体阀盖底盖 |
WCB |
阀座 |
2Cr13 |
阀瓣 |
2Cr13 |
阀杆 |
2Cr13 |
缸套 |
2Cr13/25(镀硬铬) |
活塞 |
2Cr13 |
O型圈 |
丁*橡胶 |
密封圈 |
丁*橡胶 |
膜片 |
夹织物丁*橡胶 |
调节弹簧 |
60Si2Mn |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
