一、简介;

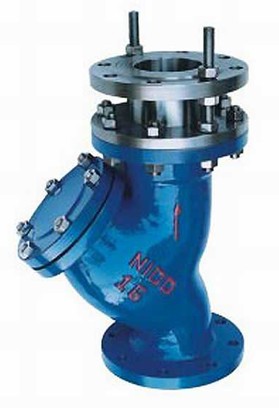

YSTF拉杆伸缩过滤器是输送介质的管道系列不可缺少的一种装置，通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件免受磨损和堵塞，当需要清洗时，只要将可拆卸的滤筒取出，清洗后重新装入即可，因此，使用维护极为方便。除了与水力控制阀配套使用外，还可单独应用于冷、热循环系统、压缩气、蒸气、油类等介质的管路需要除掉机械杂物的场合。Y型过滤器具有结构先进、阻力小、排污方便等特点。排污时打开排污阀 ，利用管道的压力将污物排出。
二、YSTF拉杆伸缩过滤器特点：
1、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
2、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。重量轻。
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
4、伸缩型特点：拉伸长度。最大位置可移伸100mm。有利于安装方便。提高工作效率。
三、工作原理：
其工作原理是利用滤料组成的孔隙，将原水中的泥砂、胶体、悬浮物等杂质截留住。由于滤料进行了科学分布，所以滤床对杂质的截留效果很好，出水质量也大大提高。过滤器的过滤精度最高可达10μm。同时，滤床对水中的杂质是逐步截留，这样罐体中的各层滤料将得到充分均匀的利用，有效滤层高，从而延长了滤料的使用周期，减少了设备的运行成本(降低了反洗次数和反洗水耗)。
四、零部件：
|
主要零件部件材料表 |
序号 |
零件名称 |
材料 |
|
1 |
阀体 |
碳钢、不锈钢 |
|
|
2 |
滤芯网 |
不锈钢 |
|
|
3 |
垫片 |
金属石墨 |
|
|
4 |
滤网盖 |
碳钢、不锈钢 |
|
五、外形尺寸：
|
公称通径（mm） |
L |
H |
H1 |
|
50 |
300 |
155 |
195 |
|
65 |
320 |
183 |
245 |
|
80 |
380 |
210 |
295 |
|
100 |
430 |
250 |
344 |
|
125 |
500 |
305 |
415 |
|
150 |
550 |
358 |
485 |
|
200 |
650 |
450 |
602 |
|
250 |
775 |
503 |
718 |
|
300 |
900 |
578 |
815 |
|
350 |
1025 |
598 |
844 |
|
400 |
1150 |
618 |
872 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
