一、简介:

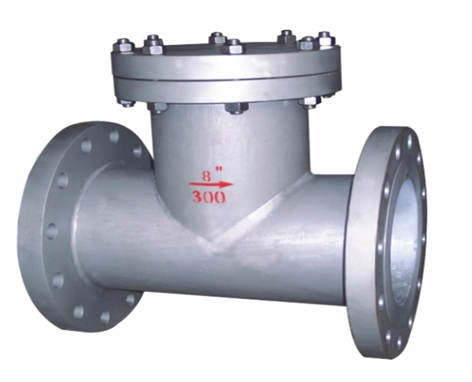

T型过滤器外形上像字母“T”型,所以我们叫做T型过滤器。T型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。产品安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。
二、技术参数:
1、适合物料;
a、 化工、石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等;
b、 化工生产的腐蚀性物料,如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等;
c、制冷中的低温物料,如:液甲烷、液氨、液氧及各种制冷剂;
d、 轻工食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等
2、过滤精度:10-480目(一般通水网为20-40目,通气网为40-100目,通油网为100-480目。)
3、工作温度:≤90℃
4、公称通径:DN25—DN600mm
5、公称压力:PN≤1.6Mpa(其它工作压力可按用户要求设计)
6、法兰标准:GB81-59(也可按用户要求制造)
7、壳体材质:A3、304、304L、316、316L
8、密封材料:聚四氟乙烯、丁腈橡胶、耐油石棉胶
三、结构图:
四、T型过滤器连接尺寸
公称直径DN |
主要尺寸 |
排放□“B” |
参考重量(Kg) |
||
L |
L1 |
L2 |
R1/2" |
||
50 |
298 |
158 |
268 |
13.6 |
|
65 |
337 |
179 |
304 |
18.9 |
|
80 |
370 |
195.5 |
330 |
24.0 |
|
100 |
432 |
225 |
382 |
36.3 |
|
150 |
557 |
280 |
482 |
68.9 |
|
200 |
678 |
332.5 |
578 |
140.0 |
|
250 |
791 |
383 |
666 |
216.2 |
|
300 |
918 |
437 |
768 |
315.2 |
