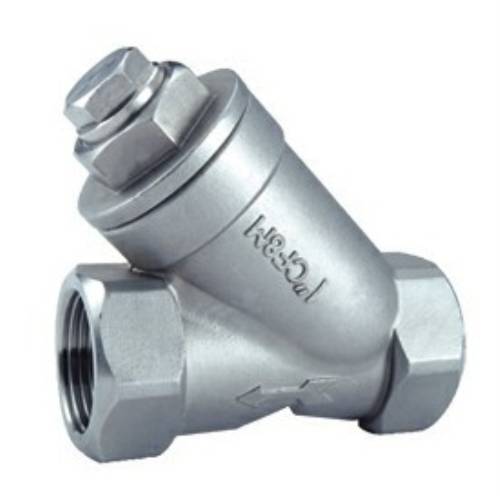

一、产品概述:
内螺纹过滤器属于管道粗过滤器系列,也可用于气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。管道过滤器是除去液体中含有固形物杂质的小型设备,可保护压缩机、泵和减压阀、泄压阀、定水位阀等其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,Y型丝口过滤器适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体。
二、性能参数:
型号 |
PN |
工作压力 (MPa) |
适用温度 (℃) |
适用介质 |
GL11H-16T |
16 |
≤ 1.6 |
≤ 150 |
水、气、油 |
三、性能范围:
公称压力MPa |
2.5 |
2.5 |
2.5 |
强度试验压力MPa |
3.8 |
3.8 |
3.8 |
低压气密封试验压力MPa |
0.6 |
0.6 |
0.6 |
高压密封试验压力MPa |
4.4 |
4.4 |
4.4 |
适用介质 |
GL11-25C |
GL11-25P |
GL11-25R |
水、油品、气 |
|||
适用温度 |
-40~180℃ |
四、产品零件材料:
零件名称 |
GL11-25 |
GL11-25P |
GL11-25R |
|
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti CF8 |
ZG1Cr18Ni12Mo2Ti CF8M |
2 |
阀盖 |
WCB |
1Cr18Ni9Ti 304 |
1Cr18Ni12Mo2Ti 316 |
3 |
滤网 |
ICr18Ni9Ti 304 |
1Cr18Ni9Ti 304 |
1Cr18Ni12Mo2Ti 316 |
4 |
填料 |
聚四氟乙烯 |
五、产品尺寸:
DN |
L |
H |
CV |
15 |
78 |
50 |
3.5 |
20 |
93 |
60 |
6.5 |
25 |
108 |
70 |
10 |
32 |
128 |
82 |
19 |
40 |
143 |
92 |
26 |
50 |
173 |
118 |
45 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
